Prawidłowe podłączenie woltomierza to kluczowa umiejętność, która pozwala skutecznie diagnozować problemy elektryczne w domu i ogrodzie. Woltomierz, często będący częścią multimetru, umożliwia pomiar napięcia, co jest niezbędne do oceny stanu akumulatora czy sprawdzenia gniazdek. Dzięki temu praktycznemu narzędziu możesz szybko zidentyfikować usterki zasilania, minimalizując ryzyko uszkodzenia sprzętu.
Podstawy podłączania woltomierza: co musisz wiedzieć?
Woltomierz to niezbędne narzędzie do pomiaru różnicy potencjałów elektrycznych między dwoma punktami w obwodzie. Dzięki niemu szybko i efektywnie zdiagnozujesz problemy z zasilaniem. Aby prawidłowo podłączyć woltomierz i uzyskać wiarygodne wyniki, zrozum jego działanie, budowę oraz przestrzegaj zasad bezpieczeństwa. To zapewni Ci pewność, że Twoje pomiary są dokładne i bezpieczne dla Ciebie oraz Twoich urządzeń.
Czym jest woltomierz i jak działa?

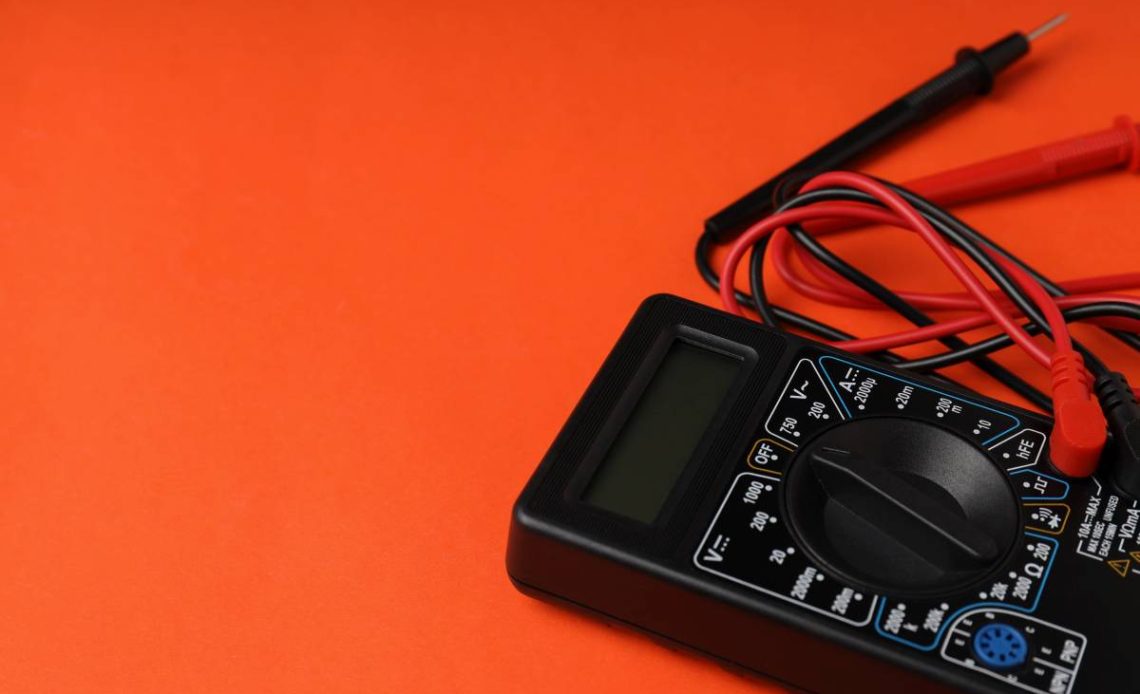

Woltomierz to przyrząd pomiarowy służący do mierzenia napięcia elektrycznego, czyli różnicy potencjałów między dwoma punktami obwodu. Często znajdziesz go jako integralną część multimetru – uniwersalnego urządzenia, które pozwala również na pomiar prądu czy rezystancji.
Co ciekawe, nowoczesne woltomierze cyfrowe charakteryzują się wysoką impedancją wejściową, zazwyczaj wynoszącą 10 MΩ. Ta wysoka impedancja minimalizuje wpływ miernika na mierzony obwód, zapewniając precyzyjne odczyty bez znaczącego zakłócania pracy systemu. Standardowe multimetry cyfrowe oferują dokładność pomiaru napięcia stałego na poziomie 0,5% ± 2 cyfry, a napięcia przemiennego 1% ± 3 cyfry dla typowych zastosowań domowych i hobbystycznych.
Kluczowe elementy woltomierza: gniazda i zakresy
Aby prawidłowo podłączyć woltomierz, musisz znać jego podstawowe gniazda pomiarowe. Czarną sondę zawsze podłącz do gniazda oznaczonego jako „COM” (common, czyli wspólny). Czerwoną sondę podłącz do gniazda „VΩmA” (Voltage, Ohms, miliAmps) w przypadku pomiaru napięcia.
Równie ważne jest ustawienie odpowiedniego zakresu pomiarowego. Napięcie elektryczne może być stałe (DC) lub przemienne (AC), a wybór właściwego trybu jest kluczowy dla prawidłowego pomiaru. Większość domowych instalacji elektrycznych w Polsce pracuje pod napięciem 230V AC (przemiennym), co jest kluczową informacją przy wyborze zakresu pomiarowego woltomierza i wymaga szczególnej ostrożności.
Bezpieczeństwo przede wszystkim: Norma PN-EN 61010
Praca z elektrycznością zawsze wiąże się z ryzykiem, dlatego bezpieczeństwo jest absolutnym priorytetem. Zawsze upewnij się, że Twój woltomierz spełnia normy bezpieczeństwa, takie jak PN-EN 61010, która określa wymagania dotyczące bezpieczeństwa sprzętu pomiarowego, kontrolnego i laboratoryjnego.
Przed przystąpieniem do jakichkolwiek pomiarów załóż odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne. Prawidłowe podłączenie woltomierza pozwala na szybką diagnozę problemów z zasilaniem urządzeń elektronicznych, ale tylko wtedy, gdy przestrzegasz wszystkich zasad bezpieczeństwa.
Czytaj także: Jak podłączyć amperomierz? – praktyczny przewodnik pomiarów elektrycznych
Jak prawidłowo podłączyć woltomierz: instrukcja krok po kroku
Dzięki tej instrukcji krok po kroku, nawet początkujący majsterkowicz z łatwością poradzi sobie z tym zadaniem, zapewniając sobie spokój ducha i precyzyjne wyniki.
1. Przygotowanie i bezpieczeństwo. Zawsze zaczynaj od odłączenia zasilania od obwodu, który zamierzasz mierzyć, jeśli to możliwe. Załóż odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i okulary ochronne. Upewnij się, że woltomierz jest w dobrym stanie, a przewody pomiarowe nie mają uszkodzonej izolacji.
2. Podłączenie przewodów do woltomierza. Włóż czarną sondę do gniazda oznaczonego jako „COM”. Czerwoną sondę podłącz do gniazda oznaczonego symbolem napięcia, często jako „V” lub „VΩmA”. Upewnij się, że są one solidnie osadzone.
3. Wybór rodzaju napięcia (AC/DC). Zidentyfikuj rodzaj napięcia, które będziesz mierzyć. Wybierz odpowiedni tryb na woltomierzu – „V~” lub „VAC” dla napięcia przemiennego (AC) albo „V-” lub „VDC” dla napięcia stałego (DC). Większość domowych instalacji elektrycznych w Polsce to 230V AC.
4. Ustawienie zakresu pomiarowego. Zawsze zaczynaj od najwyższego zakresu pomiarowego lub użyj funkcji auto-zakresu, jeśli Twój multimetr ją posiada. Dzięki temu unikniesz uszkodzenia woltomierza w przypadku, gdy napięcie okaże się wyższe niż spodziewane. Następnie możesz stopniowo zmniejszać zakres, aby uzyskać dokładniejszy odczyt.
5. Podłączenie woltomierza równolegle. Woltomierz zawsze podłącza się równolegle do elementu lub źródła, którego napięcie chcesz zmierzyć. Oznacza to, że sondy pomiarowe muszą być podłączone bezpośrednio do dwóch punktów, między którymi chcesz zmierzyć różnicę potencjałów. Na przykład, aby zmierzyć napięcie na akumulatorze, podłącz czerwoną sondę do bieguna dodatniego (+), a czarną do ujemnego (-).
6. Włączenie zasilania i odczyt pomiaru. Po prawidłowym podłączeniu woltomierza możesz włączyć zasilanie obwodu (jeśli było odłączone). Odczytaj wartość napięcia wyświetlaną na ekranie woltomierza. Upewnij się, że odczyt jest stabilny.
7. Bezpieczne odłączenie. Po zakończeniu pomiaru najpierw odłącz sondy pomiarowe od obwodu, a dopiero potem wyłącz woltomierz. Jeśli zasilanie obwodu było odłączone, możesz je ponownie włączyć.
Czytaj także: Jak prawidłowo lutować? – poradnik
Typowe błędy przy podłączaniu woltomierza i jak ich unikać
Nawet doświadczonym majsterkowiczom zdarzają się błędy podczas pracy z woltomierzem, które mogą prowadzić do uszkodzenia sprzętu lub niebezpiecznych sytuacji. Unikając tych typowych pułapek, zapewnisz sobie bezpieczeństwo i precyzyjne wyniki pomiarów.
Pomiar prądu woltomierzem: ryzyko zwarcia
Jednym z najpoważniejszych błędów jest próba pomiaru prądu poprzez podłączenie woltomierza równolegle do obciążenia. Woltomierz służy wyłącznie do pomiaru napięcia i ma bardzo wysoką impedancję wejściową. Podłączając go równolegle w celu pomiaru prądu, praktycznie tworzysz zwarcie w obwodzie, co może doprowadzić do uszkodzenia woltomierza, obwodu, a nawet pożaru. Do pomiaru prądu służy amperomierz, który podłącza się szeregowo.
Podłączanie szeregowe: dlaczego to błąd?
Innym częstym błędem jest podłączanie woltomierza szeregowo w obwodzie w celu pomiaru napięcia. Woltomierz, ze względu na swoją wysoką impedancję, nie jest przeznaczony do pracy szeregowej. Podłączenie go w ten sposób spowodowałoby przerwanie obwodu i uniemożliwiłoby przepływ prądu, co z kolei sprawiłoby, że nie uzyskasz żadnego prawidłowego odczytu napięcia. Co więcej, taka konfiguracja może wprowadzić znaczące zakłócenia w działanie obwodu.
Niewłaściwy zakres: jak uniknąć uszkodzenia?
Ignorowanie ustawienia zakresu pomiarowego to kolejna pułapka, która może uszkodzić woltomierz. Zawsze zaczynaj pomiar od najwyższego zakresu pomiarowego lub skorzystaj z funkcji auto-zakresu, jeśli jest dostępna. Rozpoczynanie od zbyt niskiego zakresu, gdy napięcie w obwodzie jest znacznie wyższe, może przeciążyć i nieodwracalnie uszkodzić wewnętrzne komponenty woltomierza. Prawidłowe ustawienie zakresu to gwarancja długiej żywotności Twojego urządzenia.
Praktyczne zastosowania woltomierza: przykłady pomiarów
Woltomierz to niezwykle wszechstronne narzędzie, które znajduje zastosowanie w wielu codziennych sytuacjach, w domu i w samochodzie. Dzięki niemu z łatwością zdiagnozujesz typowe problemy elektryczne i zapobiegniesz większym awariom.
Pomiar napięcia akumulatora samochodowego 12V. Aby ocenić stan naładowania akumulatora, podłącz czerwoną sondę do dodatniego bieguna, a czarną do ujemnego. Odczyt napięcia wskaże, czy akumulator jest w pełni naładowany (ok. 12.6-12.8V), częściowo rozładowany (ok. 12.0-12.4V) czy wymaga natychmiastowego ładowania (poniżej 12.0V).
Sprawdzenie obecności napięcia w gniazdku sieciowym 230V. Przed podłączeniem urządzenia lub rozpoczęciem prac elektrycznych, ustaw woltomierz na zakres AC i włóż sondy do otworów gniazdka. Prawidłowy odczyt powinien wynosić około 230V AC, co potwierdzi bezpieczną obecność zasilania.
Diagnostyka zasilacza laptopa. Jeśli laptop nie ładuje się, zmierz napięcie wyjściowe zasilacza. Podłącz sondy do odpowiednich pinów wtyku (zazwyczaj plus na środku, minus na zewnątrz). Porównaj odczyt z wartością podaną na zasilaczu (np. 19V DC). Niewłaściwe napięcie może wskazywać na uszkodzenie zasilacza.
Weryfikacja napięcia na pinach płytki rozwojowej Arduino. W projektach elektronicznych często trzeba sprawdzić, czy płytka Arduino dostarcza prawidłowe napięcia, np. 5V lub 3.3V. Podłącz czarną sondę do pinu GND, a czerwoną do pinu zasilania, aby upewnić się, że napięcie jest zgodne z oczekiwaniami, co jest kluczowe dla poprawnego działania podłączonych komponentów.
Często zadawane pytania (FAQ)
Zrozumienie podstaw działania woltomierza i jego prawidłowego użycia zapewnia skutecznych pomiarów elektrycznych. Poniżej znajdziesz odpowiedzi na najczęściej zadawane pytania, które pomogą Ci pogłębić wiedzę o tym skuteczne narzędzie.
Czy woltomierz cyfrowy jest lepszy od analogowego?
Woltomierze cyfrowe zazwyczaj oferują większą dokładność i są łatwiejsze w obsłudze niż ich analogowe odpowiedniki. Standardowe multimetry cyfrowe charakteryzują się precyzją pomiaru napięcia stałego na poziomie 0,5% ± 2 cyfry, co jest wartością trudną do osiągnięcia w woltomierzach analogowych. Ponadto, woltomierze cyfrowe często posiadają funkcje takie jak automatyczny wybór zakresu, co minimalizuje ryzyko błędu i uszkodzenia urządzenia. Woltomierze analogowe mogą być jednak preferowane w niektórych zastosowaniach, gdzie ważna jest obserwacja dynamicznych zmian napięcia.
Jak często należy kalibrować woltomierz?
Częstotliwość kalibracji woltomierza zależy od intensywności jego użytkowania oraz wymagań dotyczących precyzji pomiarów. W zastosowaniach domowych i hobbystycznych wystarczy sprawdzać dokładność woltomierza raz do roku, porównując jego odczyty z innym, zaufanym miernikiem. W profesjonalnych zastosowaniach, gdzie wymagana jest certyfikowana dokładność, kalibracja powinna odbywać się co 6-12 miesięcy, zgodnie z zaleceniami producenta i normami branżowymi.
Co oznacza wysoka impedancja wejściowa woltomierza?
Wysoka impedancja wejściowa woltomierza oznacza, że miernik w bardzo małym stopniu wpływa na mierzony obwód. Typowa impedancja wejściowa nowoczesnych woltomierzy cyfrowych wynosi 10 MΩ. Dzięki temu woltomierz pobiera minimalny prąd z obwodu, co zapewnia, że pomiar napięcia jest dokładny i nie zmienia znacząco warunków pracy mierzonego systemu. To kluczowa cecha, która odróżnia woltomierz od amperomierza, który ma niską impedancję i jest podłączany szeregowo.
