Pomiary elektryczne to podstawa diagnostyki i konserwacji urządzeń, a amperomierz jest jednym z najważniejszych narzędzi w mojej skrzynce. Prawidłowe podłączenie amperomierza wymaga nie tylko wiedzy technicznej, ale przede wszystkim świadomości zasad bezpieczeństwa. W tym przewodniku przeprowadzę Cię przez cały proces, od podstaw teoretycznych po praktyczne zastosowanie, bo wiem, jak ważne jest, żeby wszystko działało jak należy.
Poznaj swój amperomierz – podstawy działania i zastosowania

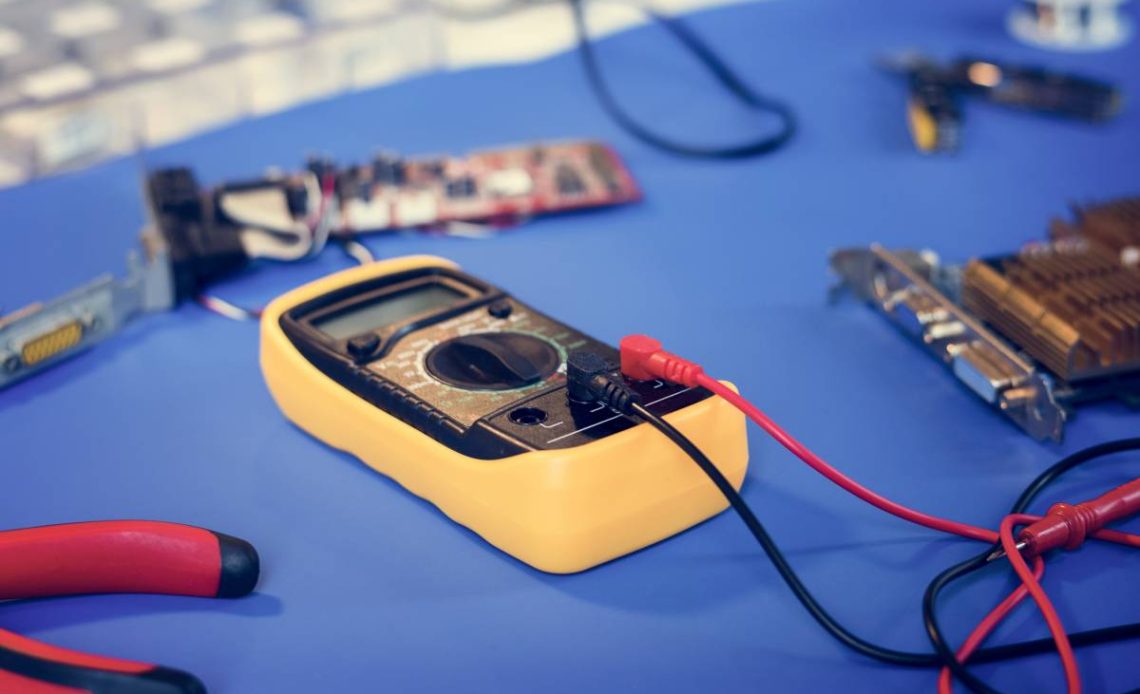

Amperomierz to precyzyjne urządzenie pomiarowe służące do pomiaru natężenia prądu elektrycznego płynącego w obwodzie. Dla początkujących najlepszym wyborem jest uniwersalny miernik elektryczny, czyli multimetr, który łączy w sobie funkcje różnych przyrządów pomiarowych. Współczesny rynek oferuje dwa główne typy tych przyrządów: klasyczne mierniki analogowe z ruchomą wskazówką oraz nowoczesne urządzenia cyfrowe. Mierniki analogowe, choć mogą wydawać się przestarzałe, nadal znajdują zastosowanie w specyficznych warunkach, gdzie elektronika cyfrowa może zawodzić, na przykład w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Przy wyborze amperomierza jego zakres pomiarowy ma duże znaczenie. Typowy miernik uniwersalny pozwala na pomiar prądów od mikroamperów do kilku, a nawet kilkudziesięciu amperów. Dokładność pomiaru zależy nie tylko od klasy przyrządu, ale również od prawidłowego doboru zakresu do mierzonej wartości. Zbyt niski zakres może skutkować uszkodzeniem przyrządu, podczas gdy zbyt wysoki zmniejszy dokładność pomiaru. Zauważyłem, że dla większości domowych zastosowań multimetr z dokładnością 0.5-2% jest w zupełności wystarczający.
PARAMETRY TECHNICZNE AMPEROMIERZA, na które zwracam uwagę:
- Zakres pomiarowy: od μA do kilkudziesięciu A
- Dokładność pomiaru: typowo 0.5-2% wartości mierzonej
- Rezystancja wewnętrzna: powinna być możliwie najmniejsza
- Kategoria przepięciowa: minimum CAT II dla pomiarów domowych
- Rozdzielczość wyświetlacza (dla mierników cyfrowych)
Przygotowanie do bezpiecznego wykonania pomiarów
Bezpieczeństwo pomiarów elektrycznych wymaga starannego przygotowania sprzętu i miejsca pracy. Zanim zaczniesz mierzyć, upewnij się, że masz kompletny zestaw narzędzi i zabezpieczeń.
- Sprawdź stan techniczny miernika i przewodów pomiarowych.
- Przygotuj izolowane narzędzia pomocnicze.
- Załóż środki ochrony osobistej.
- Zadbaj o dobre oświetlenie miejsca pracy.
- Upewnij się, że masz dostęp do wyłącznika głównego.
Miejsce pracy musi być suche, dobrze oświetlone i wolne od zbędnych przedmiotów. Zwróć szczególną uwagę na stan przewodów pomiarowych – nawet najmniejsze uszkodzenie izolacji stanowi poważne zagrożenie.
Krok po kroku przez proces podłączenia amperomierza
Amperomierz, w przeciwieństwie do woltomierza (montowanego równolegle), zawsze włączamy szeregowo w obwód. Prawidłowe podłączenie wymaga precyzyjnego wykonania poniższych kroków:
- Wyłącz zasilanie w badanym obwodzie.
- Zidentyfikuj punkt pomiarowy w obwodzie.
- Przerwij obwód w wybranym punkcie.
- Ustaw najwyższy zakres pomiarowy amperomierza.
- Podłącz przewód czarny do zacisku „COM”.
- Podłącz przewód czerwony do zacisku „A” lub „mA”.
- Włącz zasilanie obwodu.
- Stopniowo zmniejszaj zakres, aby zwiększyć dokładność.
- Zapisz wynik pomiaru.
- Wyłącz zasilanie przed odłączeniem miernika.
Czytaj także: Podłączenie różnicówki trójfazowej krok po kroku
Rozwiązywanie typowych problemów pomiarowych
Podczas pomiarów prądu amperomierzem najczęściej występują niestabilne lub nieprawidłowe wskazania. Niestabilne lub nieprawidłowe wskazania powodowane są przez słaby kontakt w punktach pomiarowych (np. w szeregu z obwodem), zakłócenia elektromagnetyczne lub niewłaściwy dobór zakresu pomiarowego amperomierza.
Jeśli wskazania amperomierza są niestabilne, sprawdź połączenia mechaniczne w obwodzie pomiarowym. Luźne przewody lub słaby kontakt w punktach wpięcia amperomierza w szereg to najczęstsza przyczyna błędnych odczytów. Przy pomiarach małych prądów, gdy amperomierz jest szczególnie wrażliwy, zwróć uwagę na źródła zakłóceń elektromagnetycznych w otoczeniu. Podczas pomiaru niewielkiego prądu w instalacji oświetleniowej, odkryłem, że niestabilne wskazania były spowodowane przez pobliski transformator, który generował silne pole elektromagnetyczne.
Praktyczne wskazówki dla dokładnych pomiarów
Dokładność pomiarów zależy nie tylko od jakości sprzętu, ale również od techniki pomiarowej. Własne adaptacje pomiarowe często wymagają prawidłowego lutowania, szczególnie przy tworzeniu dedykowanych przewodów pomiarowych lub naprawie uszkodzonych końcówek.
Regularnie sprawdzaj stan baterii w mierniku cyfrowym – słaba bateria wpływa na dokładność wskazań. Okresowo weryfikuj też wskazania miernika na znanym źródle prądu, na przykład używając stabilizowanego zasilacza laboratoryjnego.
Prowadź dokumentację pomiarów, zapisując nie tylko wyniki, ale również warunki, w jakich były wykonywane. Pomoże to w późniejszej analizie i porównywaniu wyników, szczególnie przy diagnostyce problemów w instalacji elektrycznej.
Praktyka czyni mistrza – rozpocznij od prostych pomiarów w bezpiecznych obwodach niskiego napięcia, stopniowo przechodząc do bardziej zaawansowanych zastosowań. W razie wątpliwości zawsze skonsultuj się z doświadczonym elektrykiem, zamiast ryzykować błędny pomiar lub niebezpieczną sytuację.
Często zadawane pytania (FAQ)
Jakie są główne różnice między amperomierzem analogowym a cyfrowym?
Amperomierz analogowy wykorzystuje ruchomą wskazówkę, a cyfrowy wyświetla wynik numerycznie. Mierniki analogowe są często bardziej odporne na zakłócenia elektromagnetyczne, natomiast cyfrowe oferują większą precyzję i łatwość odczytu.
Czy mogę użyć multimetru jako amperomierza?
Tak, multimetr to uniwersalny miernik, który zazwyczaj posiada funkcję amperomierza. Musisz tylko pamiętać o prawidłowym ustawieniu zakresu i podłączeniu przewodów do odpowiednich gniazd.
Co zrobić, jeśli amperomierz nie wskazuje żadnego prądu?
Sprawdź, czy obwód jest pod napięciem i czy amperomierz jest prawidłowo włączony szeregowo. Upewnij się również, że przewody pomiarowe są dobrze podłączone i nie ma przerw w obwodzie.
Jakie środki bezpieczeństwa są najważniejsze przy pomiarach amperomierzem?
Zawsze wyłączaj zasilanie przed podłączeniem amperomierza i używaj izolowanych narzędzi. Pamiętaj o środkach ochrony osobistej, takich jak rękawice i okulary ochronne, oraz o suchym i dobrze oświetlonym miejscu pracy.
