Jak połączyć kabel 4-żyłowy z 3-żyłowym? Praktyczne porady

Prawidłowe połączenie kabla 4-żyłowego z 3-żyłowym to wyzwanie, z którym często spotykają się domowi majsterkowicze i profesjonaliści, zwłaszcza podczas modernizacji instalacji elektrycznych. Niewłaściwe podłączenie może prowadzić do poważnych konsekwencji, takich jak zwarcia czy porażenia prądem, dlatego tak ważne jest przestrzeganie zasad bezpieczeństwa. Wiele domowych instalacji elektrycznych w Polsce wciąż bazuje na przewodach 3-żyłowych (L, N, PE), co często wymaga adaptacji do nowszych rozwiązań. Rozumiejąc specyfikę obu typów kabli, zyskasz pewność, że Twoje połączenie będzie bezpieczne i trwałe.

Zrozumienie kabli: 3-żyłowy vs 4-żyłowy

Aby bezpiecznie połączyć kable i zapewnić prawidłowe działanie instalacji, musisz zrozumieć funkcje poszczególnych żył w kablach 3-żyłowych i 4-żyłowych. Każda żyła pełni określoną rolę, a jej niewłaściwe podłączenie może prowadzić do poważnych zagrożeń, takich jak porażenie prądem czy pożar. Zawsze identyfikuj funkcję każdej żyły przed przystąpieniem do jakichkolwiek prac, nawet jeśli kolory wydają się standardowe.

Kabel 3-żyłowy: budowa i zastosowanie

Standardowy kabel 3-żyłowy w domowej instalacji elektrycznej składa się z trzech przewodów, z których każdy ma inną funkcję. Żyła fazowa (L), najczęściej brązowa, czarna lub szara, doprowadza prąd. Żyła neutralna (N), zawsze niebieska, odprowadza prąd z powrotem do źródła, zamykając obwód. Żyła ochronna (PE), zawsze żółto-zielona, to kluczowy element systemu bezpieczeństwa, który chroni przed porażeniem w przypadku awarii urządzenia. Zgodnie z normą PN-HD 60364-4-41:2017-09, uziemienie (PE) jest obowiązkowe we wszystkich nowych instalacjach, co podkreśla jego znaczenie.

Kabel 4-żyłowy: budowa i zastosowanie

Kabel 4-żyłowy wprowadza dodatkową żyłę, co rozszerza możliwości zastosowania. W instalacjach trójfazowych czwarta żyła może być drugą lub trzecią żyłą fazową (L2, L3), uzupełniając standardową konfigurację L1, N, PE. Coraz częściej jednak, szczególnie w kontekście inteligentnych systemów, czwarta żyła pełni funkcję sterującą, na przykład w systemach DALI czy KNX, do sterowania oświetleniem lub innymi urządzeniami. W nowych instalacjach (po 2004 r.) przewody 4-żyłowe lub 5-żyłowe są standardem w obwodach trójfazowych, co świadczy o ewolucji standardów.

Normy i kolory przewodów

Kolory przewodów powinny być zgodne z normą PN-HD 60364-5-51:2010. Niebieski kolor jest zarezerwowany dla przewodu neutralnego (N), żółto-zielony dla przewodu ochronnego (PE), natomiast brązowy, czarny lub szary dla przewodów fazowych (L). Kolory przewodów nie zawsze oznaczają to samo na całym świecie i w każdej instalacji. Zawsze należy to zweryfikować, zwłaszcza w starszych instalacjach. Wiele instalacji z lat 80. I 90. XX wieku często odbiegało od współczesnych standardów, co wymagało dodatkowej uwagi przy identyfikacji.

Czytaj także: Jak przeciągnąć kabel przez peszel? – praktyczny przewodnik

Niezbędne narzędzia i środki bezpieczeństwa

Odpowiednie narzędzia i ścisłe przestrzeganie zasad bezpieczeństwa są kluczowe podczas wszelkich prac elektrycznych.

Przed przystąpieniem do łączenia kabli, upewnij się, że masz pod ręką poniższe narzędzia i środki ochrony:

Miernik uniwersalny (multimetr). Jest niezbędny do weryfikacji braku napięcia oraz identyfikacji funkcji żył, zwłaszcza w starszych instalacjach. Zawsze sprawdzaj obecność napięcia przed rozpoczęciem pracy za pomocą miernika uniwersalnego lub próbnika napięcia.

Izolowane szczypce i wkrętaki. Wszystkie narzędzia powinny posiadać atestowaną izolację, aby chronić Cię przed porażeniem prądem.

Ściągacz izolacji. Umożliwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia miedzianej żyły.

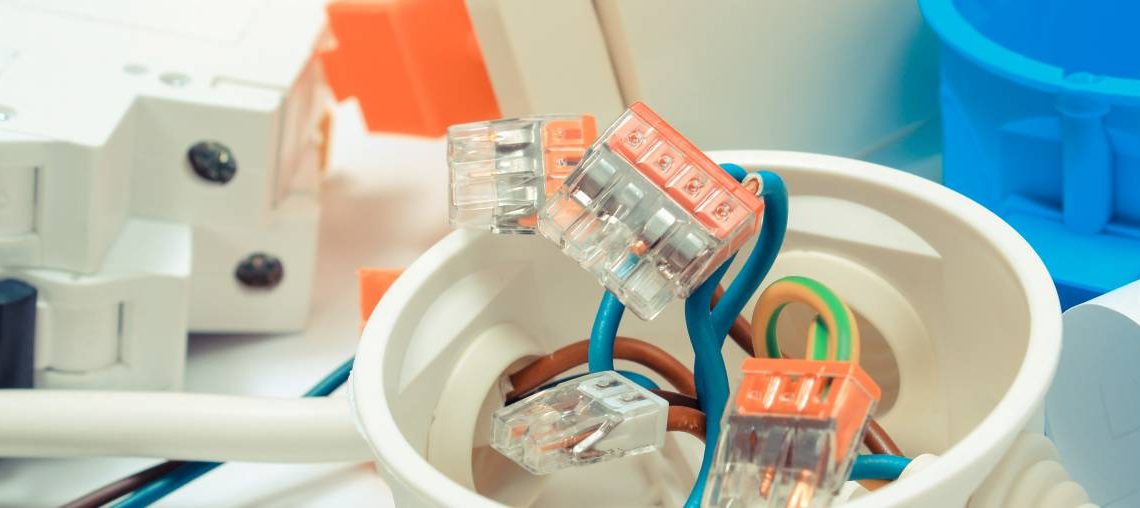

Złączki WAGO. Używaj atestowanych złączek elektrycznych, takich jak WAGO, które zapewniają trwałe i bezpieczne połączenie. Prawidłowe użycie złączek WAGO skraca czas łączenia przewodów w porównaniu do tradycyjnych kostek.

Taśma izolacyjna i koszulki termokurczliwe. Służą do dodatkowego zabezpieczenia i izolacji połączeń.

Rękawice i okulary ochronne. Stanowią dodatkową warstwę ochrony przed przypadkowym kontaktem z elementami pod napięciem oraz chronią oczy przed odpryskami.

Zawsze bezwzględnie odłącz zasilanie i zweryfikuj brak napięcia miernikiem przed przystąpieniem do jakichkolwiek prac elektrycznych. To podstawowa zasada bezpieczeństwa, której nie wolno ignorować. Błędne połączenie przewodów może zwiększyć ryzyko zwarcia, dlatego precyzja jest tak ważna. Norma PN-HD 60364-4-41:2017-09 określa wymagania dotyczące ochrony przed porażeniem prądem elektrycznym, co jest fundamentem bezpiecznej pracy.

Czytaj także: Jak prawidłowo lutować? – poradnik

Praktyczne scenariusze łączenia kabli 4-żyłowych z 3-żyłowymi

Prawidłowe połączenie kabla 4-żyłowego z 3-żyłową instalacją elektryczną wymaga precyzji i zrozumienia funkcji każdej żyły, co zapobiega awariom i zapewnia bezpieczeństwo. Poniżej przedstawiamy kroki, jak to zrobić w typowych scenariuszach. Połączenia elektryczne muszą być trwałe, bezpieczne mechanicznie i elektrycznie, oraz odpowiednio zaizolowane. Skręcenie przewodów ze sobą i zaizolowanie taśmą nie wystarczy, aby połączenie było bezpieczne i trwałe – to błędne przekonanie może prowadzić do poważnych zagrożeń.

Podłączenie lampy do instalacji 4-żyłowej

Podłączenie lampy sufitowej (3-żyłowej) do instalacji zasilanej kablem 4-żyłowym, na przykład w starym budownictwie, gdzie jedna żyła może być niewykorzystana lub służyć jako dodatkowa faza, wymaga ostrożności.

1. Odłącz zasilanie. Bezwzględnie wyłącz zasilanie w odpowiednim obwodzie w skrzynce rozdzielczej.

2. Zweryfikuj brak napięcia. Użyj miernika uniwersalnego, aby upewnić się, że w przewodach nie ma napięcia.

3. Zidentyfikuj żyły. W kablu 4-żyłowym (instalacji) znajdź żyły fazową (L), neutralną (N) i ochronną (PE), a także dodatkową żyłę (np. l2 lub sterującą). Kolory powinny być zgodne z normą PN-HD 60364-5-51:2010.

4. Połącz przewody. Podłącz żółto-zielony PE z PE lampy, niebieski N z N lampy, a jeden z przewodów fazowych (L1) z L lampy.

5. Zabezpiecz niewykorzystaną żyłę. Dodatkową żyłę (L2 lub sterującą), która nie jest potrzebna do zasilania lampy 3-żyłowej, starannie zaizoluj za pomocą złączki WAGO lub koszulki termokurczliwej i pozostaw niepodłączoną. Zignorowanie jednej żyły w kablu 4-żyłowym bez odpowiedniego zabezpieczenia jest bardzo niebezpieczne.

Integracja kabla 4-żyłowego z obwodem 3-żyłowym w rozdzielnicy

Łączenie kabla zasilającego (4-żyłowego) do rozdzielnicy, gdzie jeden obwód ma być zasilany 3-żyłowym przewodem (np. do gniazdka jednofazowego), wymaga precyzyjnego zarządzania żyłami.

1. Wyłącz zasilanie i sprawdź napięcie. Procedura bezpieczeństwa jest identyczna jak w poprzednim scenariuszu.

2. Zidentyfikuj żyły w obu kablach. Upewnij się, że wiesz, która żyła w kablu 4-żyłowym jest fazowa (L), neutralna (N), ochronna (PE) i która jest dodatkowa. W obwodzie 3-żyłowym będą to L, N, PE.

3. Podłącz przewody ochronne i neutralne. Żółto-zielony PE z kabla 4-żyłowego podłącz do szyny PE w rozdzielnicy, a niebieski N do szyny N.

4. Podłącz żyłę fazową. Jeden z przewodów fazowych (L1) z kabla 4-żyłowego podłącz do odpowiedniego zabezpieczenia nadprądowego w rozdzielnicy, które zasila obwód 3-żyłowy.

5. Zabezpiecz dodatkową żyłę. Pozostałe żyły fazowe (L2, L3) lub żyły sterujące z kabla 4-żyłowego zaizoluj i zabezpiecz w rozdzielnicy, jeśli nie są wykorzystywane. Niewłaściwie zabezpieczone dodatkowe żyły były przyczyną wielu drobnych, ale uciążliwych awarii, takich jak zwarcia.

Przedłużanie kabla narzędziowego: 3-żyłowy do 4-żyłowego

Przedłużenie kabla zasilającego do narzędzia ogrodowego, gdzie oryginalny kabel jest 3-żyłowy, a dostępny przedłużacz 4-żyłowy, to częsty przypadek. Ważne jest, aby zachować ciągłość uziemienia.

1. Odłącz narzędzie od zasilania. Upewnij się, że narzędzie i przedłużacz są odłączone od sieci.

2. Zidentyfikuj żyły. W kablu narzędzia (3-żyłowym) znajdziesz L, N, PE. W przedłużaczu (4-żyłowym) będą L, N, PE i jedna dodatkowa żyła.

3. Połącz przewody ochronne. Żółto-zielony PE z kabla narzędzia połącz z żółto-zielonym PE przedłużacza.

4. Połącz przewody neutralne. Niebieski N z kabla narzędzia połącz z niebieskim N przedłużacza.

5. Połącz przewody fazowe. Brązowy/czarny/szary L z kabla narzędzia połącz z jednym z przewodów fazowych (L1) przedłużacza.

6. Zabezpiecz niewykorzystaną żyłę. Dodatkową żyłę (np. l2 lub sterującą) w przedłużaczu starannie zaizoluj i zabezpiecz. Prawidłowe użycie izolowanych złączek jest kluczowe dla bezpieczeństwa. W warunkach zewnętrznych, gdzie wilgoć i uszkodzenia mechaniczne są częstym problemem, solidne izolowanie każdej niewykorzystanej żyły znacząco zwiększa trwałość i bezpieczeństwo.

Czytaj także: Podłączenie różnicówki trójfazowej krok po kroku

FAQ: Jak połączyć kabel 4-żyłowy z 3-żyłowym?

Jaka jest główna różnica w zastosowaniu kabli 3-żyłowych i 4-żyłowych?

Kabel 3-żyłowy zazwyczaj służy do zasilania jednofazowego z uziemieniem, natomiast 4-żyłowy jest często używany w instalacjach trójfazowych lub tam, gdzie potrzebna jest dodatkowa funkcja sterująca. Kabel 3-żyłowy składa się z przewodu fazowego, neutralnego i ochronnego (PE), idealnego dla większości domowych urządzeń. Kabel 4-żyłowy może mieć trzy fazy i neutralny, lub fazę, neutralny, PE i dodatkowy przewód sterujący.

Jak prawidłowo połączyć kabel 4-żyłowy z 3-żyłowym, uwzględniając różne kolory przewodów?

Najważniejsze jest, aby zawsze łączyć przewody o tej samej funkcji: fazowy (L) do fazowego, neutralny (N) do neutralnego, a ochronny (PE) do ochronnego. W przypadku kabla 4-żyłowego, jeśli instalacja docelowa jest 3-żyłowa, jeden z przewodów (zazwyczaj dodatkowy fazowy lub sterujący) zostanie niewykorzystany i należy go bezpiecznie zaizolować. Zawsze sprawdzaj kolory zgodne z normami (np. brązowy/czarny dla fazy, niebieski dla neutralnego, żółto-zielony dla PE).

Czy bezpieczne jest podłączenie kabla 4-żyłowego do instalacji 3-żyłowej?

Tak, jest to bezpieczne pod warunkiem prawidłowego zidentyfikowania i połączenia odpowiednich przewodów oraz odpowiedniego zabezpieczenia niewykorzystanej żyły. Należy upewnić się, że przewody fazowy, neutralny i ochronny są podłączone zgodnie z ich funkcją, a dodatkowy przewód w kablu 4-żyłowym jest bezpiecznie zaizolowany i nie stanowi zagrożenia. Zawsze zaleca się konsultację z elektrykiem lub posiadanie odpowiednich kwalifikacji.

Jak podłączyć lampę z kablem 3-żyłowym do instalacji 4-żyłowej?

Podłącz przewody fazowy (L), neutralny (N) i ochronny (PE) lampy do odpowiadających im przewodów w instalacji 4-żyłowej, a niewykorzystany czwarty przewód w instalacji należy bezpiecznie zaizolować. Zazwyczaj w instalacji 4-żyłowej jeden z przewodów fazowych (np. czarny lub szary) pozostaje wolny, jeśli lampa jest jednofazowa i nie posiada funkcji ściemniania czy sterowania. Upewnij się, że połączenia są solidne i zgodne z normami bezpieczeństwa.

Co należy zrobić z czwartą żyłą podczas łączenia kabla 4-żyłowego z obwodem 3-żyłowym?

Czwartą, niewykorzystaną żyłę w kablu 4-żyłowym należy zawsze bezpiecznie zaizolować na obu końcach, aby zapobiec przypadkowemu zwarciu lub porażeniu prądem. Nie wolno jej pozostawiać nieosłoniętej ani podłączać do innych elementów, chyba że jest to celowe rozszerzenie funkcjonalności, które wymaga dodatkowej żyły. Izolacja zapewnia bezpieczeństwo i zgodność z przepisami elektrycznymi.
