Podłączenie żyrandola z podwójnym włącznikiem stanowi istotne wyzwanie, szczególnie w kontekście starszych instalacji elektrycznych, w których kolorystyka przewodów może znacząco odbiegać od aktualnych norm branżowych. Niniejszy przewodnik ma na celu szczegółowe przedstawienie procedur niezbędnych do bezpiecznego i prawidłowego wykonania tego zadania. Koncentracja na kluczowych aspektach identyfikacji przewodów oraz bezwzględnym przestrzeganiu zasad bezpieczeństwa jest priorytetem. Dzięki rzetelnej wiedzy oraz zastosowaniu odpowiednich narzędzi, proces ten staje się wykonalnym projektem, umożliwiającym pełną kontrolę nad systemem oświetleniowym w danym pomieszczeniu.
Bezpieczeństwo przede wszystkim
Zanim przystąpisz do jakichkolwiek prac przy przewodach, bezwzględnie odłącz zasilanie. Jest to krok o najwyższym priorytecie, którego nie wolno lekceważyć. Należy udać się do głównej skrzynki bezpieczników i wyłączyć odpowiedni obwód – zazwyczaj ten, który zasila oświetlenie z czujnikiem ruchu i zmierzchu w pomieszczeniu, w którym będą prowadzone prace. W przypadku jakichkolwiek wątpliwości, zaleca się wyłączenie zasilania w całym mieszkaniu.
Po odłączeniu prądu, koniecznie zweryfikuj całkowity brak napięcia. Sam fakt, że lampa nie świeci, nie jest wystarczającym potwierdzeniem. Bezwzględnie użyj do tego celu multimetru cyfrowego. Próbówka neonowa może służyć jako wstępna weryfikacja, jednak jedynie multimetr zapewnia precyzyjny pomiar wartości napięcia, potwierdzając jego całkowity brak (zero woltów). Należy dokładnie sprawdzić każdy przewód w puszce sufitowej.
⚠️ **Ważne:** Nigdy nie ufaj wyłącznie kolorom przewodów, szczególnie w starszych instalacjach. Kolory mogły zostać zmienione, wyblaknąć lub nie odpowiadać aktualnym normom bezpieczeństwa. Zawsze weryfikuj obecność napięcia za pomocą miernika. Brak tej ostrożności to najczęstsza przyczyna wypadków przy pracach elektrycznych.
Gdy zasilanie jest bezpiecznie odłączone, można przystąpić do prawidłowej identyfikacji przewodów w instalacji ściennej.
Rozpoznanie przewodów w ścianie
Prawidłowa i jednoznaczna identyfikacja funkcji poszczególnych przewodów w puszce sufitowej stanowi fundamentalny warunek bezpiecznego i funkcjonalnego podłączenia żyrandola. Jakiekolwiek działania bez tej wiedzy wiążą się z niedopuszczalnym ryzykiem, ponieważ w elektryce nie ma miejsca na domysły.
Faza, zero, ochronny – co jest czym?
W nowoczesnych instalacjach standardowe kolory to:
Przewód fazowy (L): Brązowy, czarny lub szary (przynosi prąd).
Przewód neutralny (N): Niebieski (odprowadza prąd).
Przewód ochronny (PE): Żółto-zielony (bezpieczeństwo, uziemienie).
W kontekście instalacji przeznaczonej do obsługi podwójnego włącznika, z puszki sufitowej powinny być wyprowadzone przynajmniej cztery przewody: **przewód neutralny (N)**, **przewód ochronny (PE)** oraz dwa **przewody fazowe (L1 i L2)**. Te ostatnie pełnią funkcję „powrotów” z włącznika, dostarczając zasilanie do odrębnych sekcji żyrandola. Wiedza ta jest również niezbędna, aby prawidłowo wykonać pomiary elektryczne.
Stare instalacje 3-przewodowe
Tutaj zaczynają się prawdziwe wyzwania. W starszych budynkach często natrafisz na instalacje 3-przewodowe, gdzie kolory przewodów są zupełnie inne lub niespójne z obecnymi normami. Może to być czerwony, czarny, biały, a nawet zielony (który kiedyś bywał fazą, a dziś jest ochronnym!). W starszych, 3-przewodowych instalacjach obsługujących podwójny włącznik, typowo występuje jeden **przewód neutralny (N)** (często w kolorze czarnym lub niebieskim) oraz dwa **przewody fazowe (L1 i L2)**, które stanowią „powroty” z włącznika. Po chwilowym przywróceniu zasilania – wyłącznie w celu przeprowadzenia pomiarów miernikiem – należy precyzyjnie ustalić, które z przewodów fazowych uaktywniają się po naciśnięciu każdego z klawiszy włącznika. Pomiary napięcia zawsze należy wykonywać względem przewodu neutralnego, aby prawidłowo zidentyfikować fazy.
Brak przewodu ochronnego (PE)
W wielu starych instalacjach brakuje przewodu ochronnego (żółto-zielonego). To poważne niedociągnięcie z punktu widzenia bezpieczeństwa. Jeśli Twój żyrandol ma metalowe elementy i posiada wejście na przewód PE, a w instalacji go brakuje, nie podłączaj go. W takiej sytuacji metalowa obudowa żyrandola nie będzie uziemiona, co stwarza ryzyko porażenia prądem w razie awarii izolacji.
| Typ przewodu | Standardowy kolor (nowe instalacje) | Funkcja | Jak zidentyfikować miernikiem (po włączeniu zasilania) |
|---|---|---|---|
| Faza (L) | Brązowy, czarny, szary | Przynosi prąd (po włączeniu włącznika) | Napięcie ok. 230V względem N i PE |
| Neutralny (N) | Niebieski | Odprowadza prąd | Napięcie 0V względem PE, ok. 230V względem L |
| Ochronny (PE) | Żółto-zielony | Bezpieczeństwo, uziemienie | Napięcie 0V względem N |
Mając pewność co do funkcji każdego przewodu w ścianie, możemy przygotować sam żyrandol do podłączenia. Wiedza ta jest również niezbędna przy innych pracach elektrycznych, na przykład gdy chcemy połączyć włącznik schodowy podwójny lub pojedynczy.
Przygotowanie żyrandola
Zanim żyrandol zostanie zamocowany na suficie, niezbędne jest odpowiednie zgrupowanie jego wewnętrznych przewodów. Działanie to umożliwi stworzenie dwóch niezależnych sekcji oświetleniowych, które będą sterowane przez podwójny włącznik.

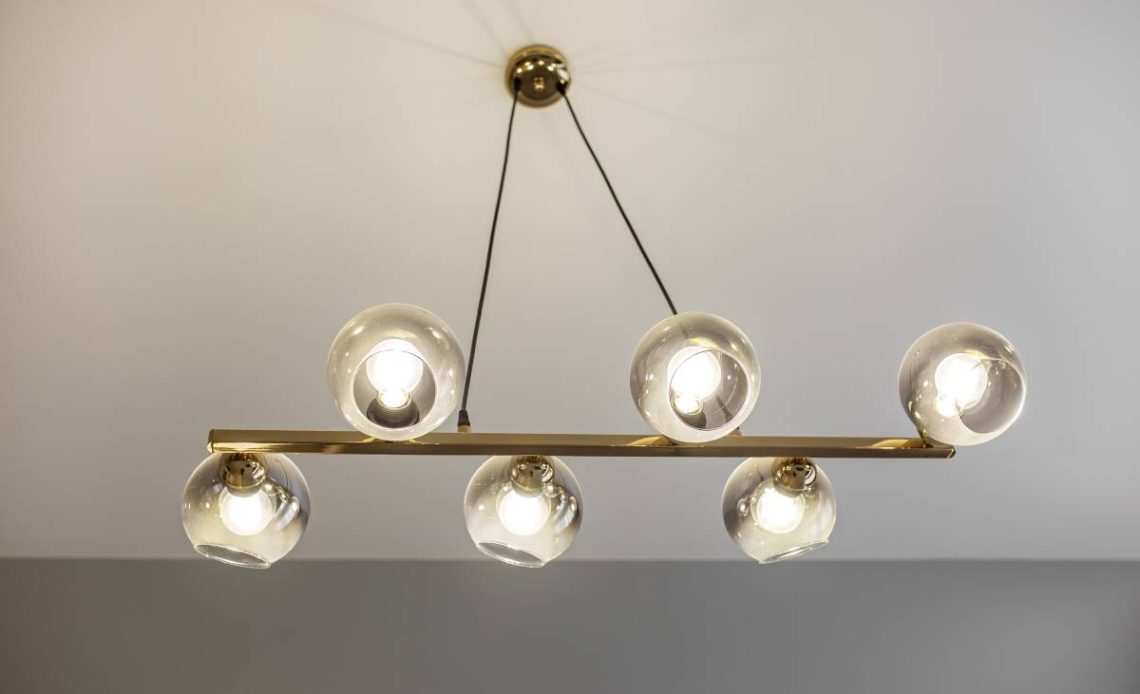

W konstrukcji żyrandoli wielopunktowych (np. 6-punktowych), wszystkie oprawki żarówek są zazwyczaj połączone wspólnym przewodem neutralnym. Zazwyczaj jest on oznaczony kolorem niebieskim i łączy się z każdą oprawką. Pozostałe przewody, najczęściej w kolorach brązowym lub czarnym, to indywidualne przewody fazowe dla każdej z żarówek.
Aby stworzyć dwie sekcje (na przykład 3+3 żarówki), postępuj zgodnie z poniższymi krokami:
- Zidentyfikuj wspólny przewód neutralny (N). Jest to pojedynczy przewód, do którego podłączono wszystkie niebieskie (lub odpowiadające funkcji neutralnej) przewody z oprawek żarówek. Zazwyczaj jest on już fabrycznie połączony w jedną wiązkę.
- Podziel przewody fazowe na dwie grupy. Jeśli dostępnych jest sześć przewodów fazowych (po jednym na żarówkę), należy połączyć trzy z nich razem w jedną wiązkę (stanowić to będzie sekcję L1) i pozostałe trzy w drugą wiązkę (sekcja L2). Upewnij się, że połączenia są solidne i bezpieczne, najlepiej wykonane za pomocą kostek zaciskowych lub złączek WAGO.
- Wyprowadź trzy końcówki. Po zakończeniu grupowania, z żyrandola powinny wychodzić trzy główne przewody: jeden wspólny neutralny (N), jeden fazowy dla pierwszej sekcji (L1) i jeden fazowy dla drugiej sekcji (L2).
Staranność w grupowaniu przewodów wewnątrz żyrandola jest kluczowa dla zapobiegania zwarciom i zapewnienia prawidłowego działania oświetlenia. Należy używać odpowiednich narzędzi do ściągania izolacji i upewnić się, że żadne luźne druciki nie wystają poza złączki, co mogłoby prowadzić do niebezpiecznych sytuacji.
Gdy zarówno instalacja ścienna, jak i żyrandol są odpowiednio przygotowane, można przejść do najważniejszego etapu – samego podłączenia.
Schemat podłączenia krok po kroku
Etap podłączenia żyrandola stanowi kulminację wszelkich wcześniejszych działań związanych z precyzyjną identyfikacją przewodów w instalacji oraz właściwym przygotowaniem samego oprawy. Poniżej przedstawiono schemat, który pomoże w prawidłowym połączeniu żyrandola z instalacją elektryczną.
Podłączenie przewodu neutralnego (N)
- Zlokalizuj przewód neutralny (N) wychodzący ze ściany. Zazwyczaj jest to przewód niebieski, który został zidentyfikowany miernikiem jako wykazujący napięcie 0V względem PE i około 230V względem L.
- Podłącz ten przewód do wspólnego przewodu neutralnego (N), który wcześniej został zgrupowany w żyrandolu. Należy użyć do tego solidnej kostki zaciskowej lub złączki WAGO, zapewniając trwałe i bezpieczne połączenie.
Podłączenie przewodów fazowych (L1, L2)
- Zlokalizuj pierwszy przewód fazowy (L1) wychodzący ze ściany. Jest to „powrót” z włącznika, który zasila pierwszą sekcję oświetleniową.
- Podłącz go do przewodu fazowego (L1), który został zgrupowany dla pierwszej sekcji żarówek w żyrandolu.
- Zlokalizuj drugi przewód fazowy (L2) wychodzący ze ściany. To jest „powrót” z włącznika, który zasila drugą sekcję oświetleniową.
- Podłącz go do przewodu fazowego (L2), który został zgrupowany dla drugiej sekcji żarówek w żyrandolu.
Co z przewodem ochronnym (PE)?
Jeśli w Twojej instalacji ściennej znajduje się przewód ochronny (żółto-zielony), a żyrandol posiada metalowe elementy i dedykowane złącze PE, bezwzględnie go podłącz. Jest to kluczowy element bezpieczeństwa, który chroni przed porażeniem w przypadku uszkodzenia izolacji, stanowiąc uziemienie dla obudowy urządzenia.
⚠️ **Ważne:** Jeśli w starej instalacji brakuje przewodu ochronnego (PE), a żyrandol ma metalowe elementy, które mogłyby znaleźć się pod napięciem w razie awarii, należy rozważyć rezygnację z montażu lub skonsultować się z wykwalifikowanym elektrykiem w celu modernizacji instalacji. Niepodłączony przewód PE oznacza, że urządzenie nie jest uziemione, co drastycznie zwiększa ryzyko porażenia prądem.
Niezbędne narzędzia
Prawidłowe i bezpieczne podłączenie żyrandola wymaga nie tylko odpowiedniej wiedzy, ale również zastosowania właściwych narzędzi. Dobrej jakości sprzęt stanowi inwestycję w Twoje bezpieczeństwo i precyzję wykonania pracy.
Przygotuj sobie następujące narzędzia:
**Multimetr cyfrowy:** Jest absolutnie niezbędny do precyzyjnej weryfikacji braku napięcia, a także do dokładnej identyfikacji przewodów fazowych, neutralnych i ochronnych. Multimetr zapewnia znacznie wyższą precyzję pomiaru niż próbówka neonowa, co jest kluczowe dla bezpieczeństwa.
**Próbówka neonowa:** Może być pomocna do szybkiej, wstępnej detekcji obecności napięcia. Należy jednak pamiętać, że jej wskazania muszą być zawsze potwierdzone i uzupełnione precyzyjnym pomiarem za pomocą multimetru.
**Ściągacz izolacji:** Umożliwia precyzyjne usunięcie izolacji z przewodów bez ryzyka uszkodzenia miedzianych żył, co jest kluczowe dla uzyskania solidnych i bezpiecznych połączeń.
**Kombinerki:** Niezastąpione do przytrzymywania przewodów, formowania pętli czy zaciskania złączek.
**Śrubokręty (płaskie i krzyżakowe):** Będą potrzebne do dokręcania śrub w kostkach zaciskowych, mocowania żyrandola do sufitu oraz montażu i demontażu osłon.
**Taśma izolacyjna:** Służy do zabezpieczania końcówek przewodów lub tymczasowej izolacji.
**Złączki WAGO lub kostki zaciskowe:** Należy ich użyć do bezpiecznego i trwałego łączenia przewodów. Złączki WAGO są szczególnie polecane ze względu na ich prostotę, szybkość montażu i wysoki poziom bezpieczeństwa.
Należy podkreślić, że inwestycja w wysokiej jakości narzędzia elektryczne to priorytet, który bezpośrednio wpływa na bezpieczeństwo oraz precyzję wykonania prac. Oszczędności w tym zakresie często skutkują niedokładnościami, frustracją, a co najważniejsze – stwarzają realne zagrożenie dla użytkownika. Profesjonalny ściągacz izolacji oraz certyfikowany multimetr to fundament bezpiecznej i efektywnej pracy, stanowiący długoterminową inwestycję.
Mimo że ten poradnik dostarcza szczegółowych informacji, w niektórych sytuacjach najlepiej zaufać profesjonalistom.
Kiedy wezwać elektryka?
Mimo że podłączenie żyrandola może sprawiać wrażenie prostego zadania, możliwego do wykonania samodzielnie, istnieją sytuacje, w których pomoc wykwalifikowanego elektryka jest nie tylko zalecana, ale wręcz niezbędna dla Twojego bezpieczeństwa i prawidłowego funkcjonowania instalacji.
Zaleca się wezwanie elektryka, jeśli:
**Instalacja jest bardzo stara lub skomplikowana:** W budynkach sprzed wielu dekad, zwłaszcza tych z instalacją dwużyłową, próba samodzielnego podłączenia może być niezwykle niebezpieczna. Elektryk oceni rzeczywisty stan instalacji i zaproponuje najbezpieczniejsze i zgodne z normami rozwiązania.
**Nie ma pewności co do identyfikacji przewodów:** Jeśli mimo użycia multimetru nie jesteś w stanie jednoznacznie określić funkcji każdego przewodu w ścianie, kategorycznie nie należy ryzykować. Błędne podłączenie może prowadzić do zwarcia, poważnego uszkodzenia sprzętu lub porażenia prądem.
**Brakuje uziemienia (przewodu PE):** Jeśli w Twojej instalacji brakuje przewodu ochronnego, a żyrandol ma metalowe elementy, podłączenie go bez uziemienia jest niezwykle ryzykowne. Elektryk może ocenić możliwość i koszt modernizacji instalacji.
**Występują trudności z sekcjonowaniem żyrandola:** Jeśli budowa żyrandola jest nietypowa lub masz problem ze zgrupowaniem przewodów w dwie sekcje zgodnie z instrukcją, profesjonalista wykona to zadanie szybko i bezpiecznie, gwarantując prawidłowe działanie.
**Pojawią się jakiekolwiek wątpliwości:** Elektryka to dziedzina, w której nie ma miejsca na „może się uda”. Jeśli masz jakiekolwiek obawy co do swoich umiejętności, posiadanych narzędzi czy stanu instalacji, nie wahaj się wezwać fachowca. Bezpieczeństwo stanowi wartość nadrzędną i nie należy ryzykować zdrowia ani życia w imię samodzielnych prób rozwiązania skomplikowanych problemów elektrycznych.
Próby oszczędności na usługach elektryka w przypadku braku pewności często kończą się znacznie droższymi naprawami, a co gorsza, stwarzają realne zagrożenie dla mieszkańców. Zdecydowanie lepiej jest zainwestować w profesjonalną usługę, niż ponosić konsekwencje nieprawidłowych działań.
Masz jeszcze pytania? Poniżej znajdziesz odpowiedzi na najczęściej zadawane.
Często zadawane pytania (FAQ)
Czy mogę podłączyć żyrandol bez PE?
Tak, ale tylko jeśli żyrandol jest wykonany z materiałów izolujących (np. plastik, drewno, szkło) i nie posiada metalowych elementów, które mogłyby znaleźć się pod napięciem w przypadku awarii. W przypadku żyrandoli z metalową obudową, brak przewodu PE stwarza poważne ryzyko porażenia prądem w razie uszkodzenia izolacji.
Jak sprawdzić, który przewód to faza?
Przewód fazowy to ten, który po włączeniu zasilania w obwodzie i włącznika wykazuje napięcie około 230V względem przewodu neutralnego lub ochronnego. Najbardziej precyzyjnie można to sprawdzić multimetrem, dotykając jedną sondą do badanego przewodu, a drugą do neutralnego lub uziemienia.
Czy żyrandol 6-punktowy musi mieć 2 sekcje?
Nie musi, ale jeśli masz podwójny włącznik, podłączenie na dwie sekcje (np. 3+3 żarówki) jest najbardziej funkcjonalne i zalecane. Umożliwia to elastyczne sterowanie natężeniem światła w pomieszczeniu, na przykład poprzez zapalanie tylko części żarówek. Możesz również podłączyć wszystkie żarówki do jednej sekcji, ale wtedy drugi klawisz włącznika będzie nieaktywny, a jego obecność bezcelowa.
