Podłączenie trójfazowego przepływowego podgrzewacza wody to wyzwanie, które wymaga precyzji i specjalistycznej wiedzy, głównie ze względu na wysokie obciążenie elektryczne. Przygotowaliśmy ten przewodnik krok po kroku, aby pomóc Ci zrozumieć wszystkie kluczowe aspekty instalacji – od oceny Twojej obecnej instalacji, aż po ostateczne uruchomienie. Naszym priorytetem jest Twoje bezpieczeństwo i zgodność z obowiązującymi normami.
Specyfika podgrzewaczy 3-fazowych
Zasilanie trójfazowe, potocznie określane jako „siła”, to rozwiązanie idealne dla domów i obiektów, gdzie potrzebujesz dużej mocy do zasilania urządzeń o znacznym poborze prądu. W przeciwieństwie do zasilania jednofazowego (230V), które zasila większość domowych sprzętów, zasilanie trójfazowe (400V) dostarcza energię poprzez trzy fazy (L1, L2, L3) oraz przewód neutralny (N) i ochronny (PE). Zanim przystąpisz do instalacji, zapoznaj się z przyłącza prądu krok po kroku. Taka konfiguracja umożliwia równomierne rozłożenie obciążenia i efektywne zasilanie urządzeń o mocy przekraczającej 6-7 kW, do których zaliczają się właśnie przepływowe podgrzewacze wody.
Dlaczego wybieramy zasilanie trójfazowe?
Decydujesz się na trójfazowy podgrzewacz wody zazwyczaj wtedy, gdy w Twoim budynku zapotrzebowanie na ciepłą wodę jest wysokie, a instalacja gazowa okazuje się niemożliwa lub nieopłacalna. Urządzenia te, dzięki swojej imponującej mocy, zapewniają niemal natychmiastowy dostęp do ciepłej wody w kilku punktach poboru jednocześnie. Jest to szczególnie przydatne w dużych domach jednorodzinnych czy obiektach usługowych. Dodatkowo, zasilanie trójfazowe znacząco zmniejsza ryzyko przeciążenia pojedynczej fazy, co zapobiega częstemu wybijaniu bezpieczników.
Jaką moc potrzebuje podgrzewacz 3-fazowy?
Trójfazowe przepływowe podgrzewacze wody osiągają moc od 9 kW do nawet 27 kW. Taka wydajność wymaga dedykowanego obwodu elektrycznego i specjalnie przystosowanej instalacji. Jeśli moc przyłączeniowa budynku jest zbyt niska lub okablowanie nieodpowiednie, ryzykujesz nie tylko problemy z działaniem urządzenia, ale przede wszystkim poważne zagrożenie pożarowe. Dlatego, zanim kupisz i zainstalujesz podgrzewacz, koniecznie dokładnie oceń swoją istniejącą infrastrukturę elektryczną.
Zrozumienie tej specyfiki to Twój pierwszy krok do bezpiecznej instalacji, która wymaga starannego przygotowania.
Czy Twoja instalacja jest gotowa?
Zanim podłączysz trójfazowy podgrzewacz wody, musisz gruntownie sprawdzić swoją istniejącą instalację elektryczną. To etap, którego nie wolno pominąć, gdyż wysoka moc urządzenia stawia przed nią spore wymagania. Ocena obejmuje kilka istotnych aspektów, które zapewnią bezpieczeństwo i prawidłowe funkcjonowanie.
Ocena mocy przyłączeniowej
Na początek zweryfikuj moc przyłączeniową swojego budynku. Te informacje znajdziesz w umowie z dostawcą energii elektrycznej. Dla podgrzewaczy trójfazowych o mocy 18-24 kW zazwyczaj potrzebujesz mocy przyłączeniowej na poziomie co najmniej 15-20 kW. Jeśli Twoja obecna moc jest niższa, musisz wystąpić do operatora sieci o jej zwiększenie, co wiąże się z dodatkowymi kosztami i czasem oczekiwania. Sprawdź również stan licznika energii elektrycznej i główny bezpiecznik – muszą być one przystosowane do pracy z wysokimi prądami.
Stan przewodów (aluminium vs. miedź)
Bardzo ważny jest stan i materiał przewodów w Twojej instalacji. W starszych budynkach często spotyka się instalacje aluminiowe. Przewody aluminiowe są bardziej podatne na uszkodzenia mechaniczne, korozję i nagrzewanie się, co przy dużych obciążeniach generowanych przez podgrzewacz trójfazowy stwarza poważne zagrożenie.
⚠️ Ostrzeżenie: Podłączenie wysokomocnego urządzenia do starej instalacji aluminiowej to proszenie się o kłopoty. Aluminium ma niższą przewodność niż miedź i łatwiej utlenia się w miejscach połączeń, co prowadzi do wzrostu rezystancji, nagrzewania się i ryzyka pożaru. Zdecydowanie zalecamy wymianę takich odcinków na miedź. Nowoczesne instalacje wykorzystują przewody miedziane, które są znacznie bezpieczniejsze i wydajniejsze. Sprawdź przekrój przewodów w głównej rozdzielnicy oraz na drodze do miejsca, gdzie planujesz zamontować podgrzewacz.
Rola elektryka w weryfikacji
Samodzielna ocena stanu instalacji, szczególnie w starszych obiektach, nie wystarczy. To zadanie zawsze powierz wykwalifikowanemu elektrykowi z uprawnieniami SEP (E i D). Elektryk precyzyjnie dokona pomiarów, oceni stan techniczny przewodów, złącz i zabezpieczeń, a także zweryfikuje zgodność instalacji z obowiązującymi normami. Tylko profesjonalna weryfikacja zapewni Ci gwarancję bezpieczeństwa i poprawności.
Gdy masz pewność co do stanu instalacji, możesz przejść do wyboru kluczowych komponentów.
Wybór kabli i zabezpieczeń
Prawidłowy dobór przewodów zasilających i zabezpieczeń elektrycznych stanowi podstawę bezpiecznej i niezawodnej pracy trójfazowego podgrzewacza wody. Pomyłki na tym etapie mogą prowadzić do fatalnych konsekwencji, od uszkodzenia urządzenia po zagrożenie pożarowe.
Jaki przekrój przewodów zasilających wybrać?
Dla podgrzewaczy trójfazowych, ze względu na ich wysoką moc, potrzebujesz przewodów o odpowiednio dużym przekroju. Zawsze używaj przewodów miedzianych, pięciożyłowych (L1, L2, L3, N, PE). Minimalny przekrój zależy od mocy urządzenia i długości trasy, ale orientacyjnie możesz przyjąć następujące wartości:
- Dla podgrzewaczy o mocy 9-12 kW: Przewód 5×4 mm² (miedź).
- Dla podgrzewaczy o mocy 15-18 kW: Przewód 5×6 mm² (miedź).
- Dla podgrzewaczy o mocy 21-27 kW: Przewód 5×10 mm² (miedź) lub większy, zgodnie z zaleceniami dotyczącymi mocy przyłączeniowej producenta i długości obwodu.
Dla większego bezpieczeństwa i dłuższej żywotności instalacji, szczególnie przy długich odcinkach, rozważ zastosowanie przewodu o nieco większym przekroju niż minimalnie wymagany. Zapewni to większy margines bezpieczeństwa i mniejsze straty energii.
Dobór bezpieczników trójfazowych
Aby zabezpieczyć obwód podgrzewacza trójfazowego, zastosuj trójfazowe wyłączniki nadprądowe, potocznie nazywane bezpiecznikami. Ich wartość prądowa musi być ściśle dostosowana do mocy urządzenia i przekroju przewodów. Poniżej znajdziesz przykładowe wartości:
| Moc podgrzewacza | Przekrój przewodu (miedź) | Zalecany bezpiecznik |
| 9-12 kW | 5×4 mm² | 3x20A – 3x25A |
| 15-18 kW | 5×6 mm² | 3x25A – 3x32A |
| 21-27 kW | 5×10 mm² | 3x32A – 3x40A |
Bezpiecznik chroni przewody przed przeciążeniem, a nie samo urządzenie. Jego wartość musi być niższa niż dopuszczalny prąd dla danego przekroju przewodu.
Rola wyłącznika różnicowoprądowego
Instalacja wyłącznika różnicowoprądowego (RCD) jest absolutnie obowiązkowa dla obwodów zasilających urządzenia w łazienkach i innych miejscach o podwyższonej wilgotności. RCD o czułości 30 mA (np. 4-polowy, 40A/30mA) chroni przed porażeniem prądem elektrycznym. Wykrywa nawet niewielkie upływy prądu do ziemi i natychmiast odcina zasilanie, co jest szczególnie istotne podczas pomiarów amperomierzem. Ten element bezpieczeństwa jest niezwykle ważny i nie wolno go pomijać.
✅ Niezbędne: Wyłącznik różnicowoprądowy (RCD) to Twoja osobista ochrona przed porażeniem. Bez niego instalacja podgrzewacza wody w łazience jest niezgodna z przepisami i skrajnie niebezpieczna.
Gdy masz już odpowiednie komponenty, przejdź do zrozumienia schematu podłączenia.
Elektryczne podłączenie krok po kroku
Podłączenie elektryczne przepływowego podgrzewacza wody to zadanie dla doświadczonego elektryka. Poniższa instrukcja ma charakter poglądowy i nie zastępuje wiedzy ani uprawnień specjalisty.
Przygotowanie obwodu w rozdzielnicy
Pierwszym i najważniejszym krokiem jest całkowite wyłączenie zasilania głównego w budynku. Następnie przygotuj dedykowany obwód w rozdzielnicy głównej. Oznacza to montaż odpowiednio dobranego trójfazowego wyłącznika nadprądowego oraz wyłącznika różnicowoprądowego, które będą zasilać wyłącznie podgrzewacz wody. Przewody zasilające (5-żyłowe) poprowadź od rozdzielnicy do miejsca montażu podgrzewacza, zgodnie z obowiązującymi normami instalacyjnymi.
Jak podłączyć przewody: schemat producenta
Każdy podgrzewacz wody ma szczegółowy schemat podłączenia elektrycznego w instrukcji obsługi. Musisz go bezwzględnie przestrzegać. Standardowe podłączenie wygląda tak:
- L1 (faza 1), L2 (faza 2), L3 (faza 3): Przewody fazowe podłącz do odpowiednich zacisków w podgrzewaczu, zazwyczaj oznaczonych jako L1, L2, L3.
- N (neutralny): Przewód neutralny (zazwyczaj niebieski) podłącz do zacisku oznaczonego jako N.
- PE (ochronny): Przewód ochronny (żółto-zielony) podłącz do zacisku uziemiającego, oznaczonego symbolem uziemienia lub PE.
Z doświadczenia wiemy, że niedokładne dokręcenie śrub na zaciskach to jeden z najczęstszych błędów. Luźne połączenie generuje opór, co prowadzi do nagrzewania się, iskrzenia, a w konsekwencji do uszkodzenia urządzenia lub nawet pożaru. Po podłączeniu zawsze delikatnie pociągnij każdy przewód, aby upewnić się, że jest solidnie zamocowany.
Weryfikacja podłączeń
Po fizycznym podłączeniu wszystkich przewodów, dokładnie sprawdź poprawność wykonania. Upewnij się, że:
- Wszystkie przewody są podłączone do właściwych zacisków zgodnie ze schematem.
- Zaciski są solidnie dokręcone.
- Przewody nie są uszkodzone ani nadmiernie naciągnięte.
- Nie ma żadnych luźnych połączeń.
Zanim włączysz zasilanie, elektryk powinien wykonać pomiary rezystancji izolacji oraz ciągłości przewodu ochronnego. Przyda mu się do tego praktyczne wskazówki podłączenia woltomierza, co potwierdzi bezpieczeństwo instalacji.
Gdy prace elektryczne są zakończone, przejdź do podłączenia hydraulicznego.
Hydraulika i pierwsze uruchomienie
Po bezpiecznym podłączeniu elektrycznym, równie ważne jest prawidłowe podłączenie hydrauliczne oraz procedura pierwszego uruchomienia. To etapy, które zapewnią długie i bezproblemowe działanie urządzenia.
Podłączenie rur wodnych
Podłącz przepływowy podgrzewacz wody do instalacji wodnej, zawsze zgodnie z kierunkiem przepływu wskazanym przez producenta (zazwyczaj strzałkami na obudowie lub w instrukcji). To szczególnie ważne, gdy rozważasz wybór między bojlerem a podgrzewaczem. Zimna woda zazwyczaj jest doprowadzana do dolnego króćca, a ciepła woda wyprowadzana z górnego. Oto kroki instalacji hydraulicznej:
- Montaż zaworów odcinających: Przed podgrzewaczem, zarówno na wejściu zimnej wody, jak i na wyjściu ciepłej wody, zamontuj zawory odcinające. Umożliwią one łatwe serwisowanie lub wymianę urządzenia bez konieczności opróżniania całej instalacji.

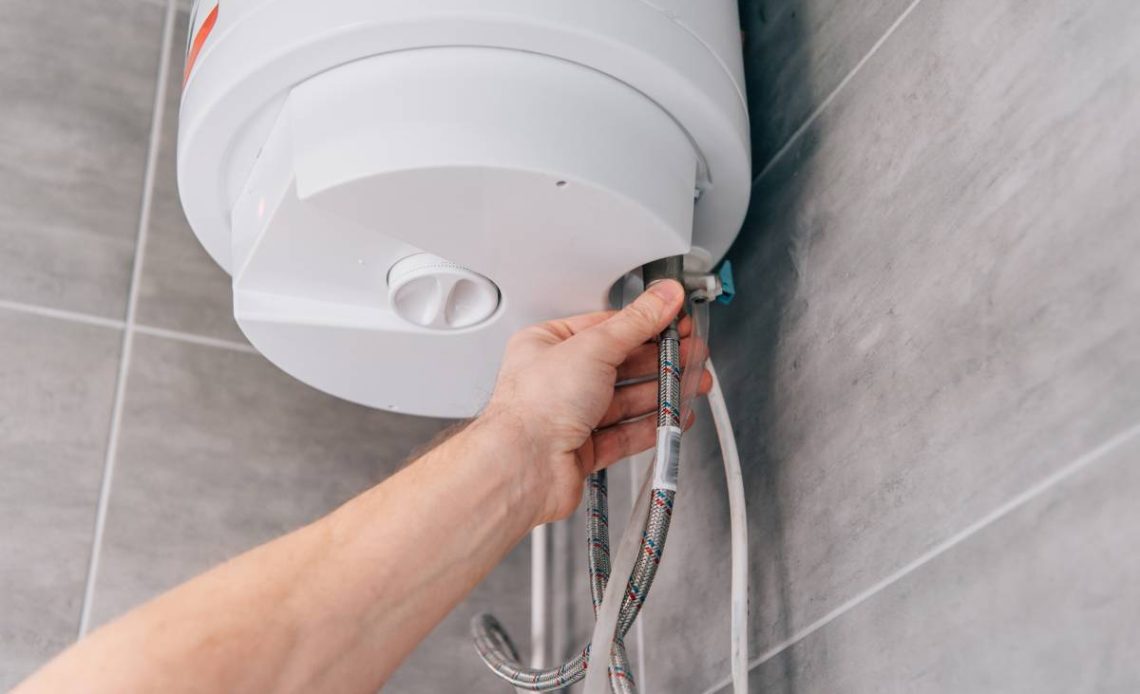

- Podłączenie elastycznymi wężami lub rurami: Podgrzewacz możesz podłączyć za pomocą elastycznych węży przyłączeniowych lub sztywnych rur. Pamiętaj o szczelnym połączeniu z użyciem uszczelek i taśmy teflonowej lub pakuł.
- Sprawdzenie szczelności: Po podłączeniu otwórz zawory odcinające i dokładnie sprawdź wszystkie połączenia pod kątem wycieków.
Odpowietrzanie systemu: krok, którego nie pomijaj
To jeden z najczęściej pomijanych, a zarazem niezwykle ważnych kroków. Zanim włączysz zasilanie elektryczne, KONIECZNIE odpowietrz system.
⚠️ Ostrzeżenie: Uruchomienie podgrzewacza elektrycznego bez wody lub z powietrzem w środku może natychmiastowo uszkodzić grzałki, a taka usterka nie podlega gwarancji.
Oto procedura odpowietrzania:
- Otwórz wszystkie krany ciepłej wody w punktach zasilanych przez podgrzewacz.
- Poczekaj, aż ze wszystkich kranów zacznie płynąć ciągły strumień wody, bez pęcherzyków powietrza.
- Zamknij krany.
Ta prosta czynność zapewni, że grzałki będą zanurzone w wodzie, co jest niezbędne do ich bezpiecznej pracy.
Testy po instalacji
Po odpowietrzeniu systemu i upewnieniu się o braku wycieków, możesz przystąpić do pierwszego uruchomienia elektrycznego:
- Włącz zasilanie główne w rozdzielnicy, a następnie bezpiecznik dedykowany dla podgrzewacza.
- Włącz podgrzewacz zgodnie z instrukcją producenta (np. ustawienie temperatury).
- Otwórz kran ciepłej wody i upewnij się, że urządzenie prawidłowo grzeje wodę.
- Monitoruj działanie podgrzewacza przez kilka minut, sprawdzając, czy nie pojawiają się nietypowe dźwięki, zapachy czy dalsze wycieki.
Cała instalacja musi być zgodna z obowiązującymi przepisami.
Normy i bezpieczeństwo instalacji
Instalacja elektryczna o tak dużej mocy, jaką ma trójfazowy podgrzewacz wody, musi spełniać rygorystyczne normy bezpieczeństwa. Niewłaściwe wykonanie może prowadzić do poważnych zagrożeń, takich jak porażenie prądem, pożar, a nawet śmierć.
Wymogi prawne i certyfikaty
W Polsce instalacje elektryczne podlegają normom zawartym między innymi w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także w normach europejskich, takich jak seria PN-HD 60364 (Instalacje elektryczne niskiego napięcia). Te dokumenty szczegółowo określają wymagania dotyczące przekrojów przewodów, doboru zabezpieczeń, uziemień i ochrony przed porażeniem. Wszystkie komponenty, których użyjesz (przewody, bezpieczniki, RCD), muszą posiadać odpowiednie certyfikaty i atesty dopuszczające je do stosowania w budownictwie.
Ryzyka nieprawidłowej instalacji
Ignorowanie norm i zasad bezpieczeństwa podczas podłączania podgrzewacza trójfazowego niesie ze sobą szereg poważnych ryzyk:
- Porażenie prądem: Wynika z braku lub nieprawidłowego podłączenia przewodu ochronnego (PE) lub RCD.
- Pożar: Spowodowany przeciążeniem przewodów o zbyt małym przekroju, luźnymi połączeniami lub brakiem odpowiednich zabezpieczeń nadprądowych.
- Uszkodzenie urządzeń: Efekt niestabilnego zasilania, spadków napięcia lub braku odpowiedniej ochrony.
- Kary finansowe i brak odszkodowania: W przypadku awarii lub wypadku spowodowanego nieprawidłową instalacją, ubezpieczyciel może odmówić wypłaty odszkodowania, a właściciel nieruchomości ponosi pełną odpowiedzialność prawną.
⚖️ Ważne: Nieprawidłowa instalacja elektryczna jest nie tylko niebezpieczna, ale także niezgodna z prawem. W przypadku kontroli lub awarii, konsekwencje mogą być bardzo dotkliwe, włączając w to grzywny i brak pokrycia szkód przez ubezpieczenie.
Rola elektryka z uprawnieniami
W świetle wszystkich tych ryzyk, rola wykwalifikowanego elektryka z aktualnymi uprawnieniami SEP (E i D) jest nieoceniona. Tylko taka osoba dysponuje niezbędną wiedzą i doświadczeniem, aby prawidłowo ocenić instalację, dobrać komponenty, wykonać podłączenie i przeprowadzić wymagane pomiary. Po zakończeniu prac, elektryk powinien wystawić protokół pomiarów, który potwierdza bezpieczeństwo i zgodność instalacji z normami.
„Z mojego wieloletniego doświadczenia wiem, że oszczędność na profesjonalnym elektryku to najgorsza możliwa decyzja. Widziałem wiele prowizorycznych podłączeń, które cudem nie skończyły się tragedią. Bezpieczeństwo instalacji elektrycznej, zwłaszcza tej wysokiej mocy, nie podlega żadnym kompromisom.”
Często zadawane pytania (FAQ)
Czy mogę podłączyć sam?
Podłączenie trójfazowego podgrzewacza wody wymaga specjalistycznej wiedzy elektrycznej i uprawnień SEP. Stanowczo odradzamy samodzielne podłączanie, gdyż wysokie napięcie i moc grożą porażeniem prądem lub pożarem. Zleć to zadanie wykwalifikowanemu elektrykowi.
Jaki przekrój kabla jest minimalny?
Minimalny przekrój kabla zależy od mocy podgrzewacza. Dla urządzeń o mocy 9-12 kW zazwyczaj wystarczy przewód miedziany 5×4 mm², natomiast dla mocy 15-18 kW potrzebujesz 5×6 mm². Zawsze sprawdź zalecenia producenta urządzenia i skonsultuj się z elektrykiem.
Co jeśli mam starą instalację?
Jeśli Twoja instalacja jest stara, zwłaszcza aluminiowa, jej stan musi zweryfikować elektryk. Podłączenie do niej wysokomocnego podgrzewacza jest bardzo ryzykowne i może wymagać wymiany części lub całości okablowania na miedziane, a także zwiększenia mocy przyłączeniowej.
Czy potrzebuję RCD?
Tak, instalacja wyłącznika różnicowoprądowego (RCD) o czułości 30 mA jest bezwzględnie obowiązkowa dla obwodów zasilających podgrzewacze wody, szczególnie w łazienkach. RCD stanowi kluczową ochronę przed porażeniem prądem elektrycznym i jest wymogiem norm bezpieczeństwa.
