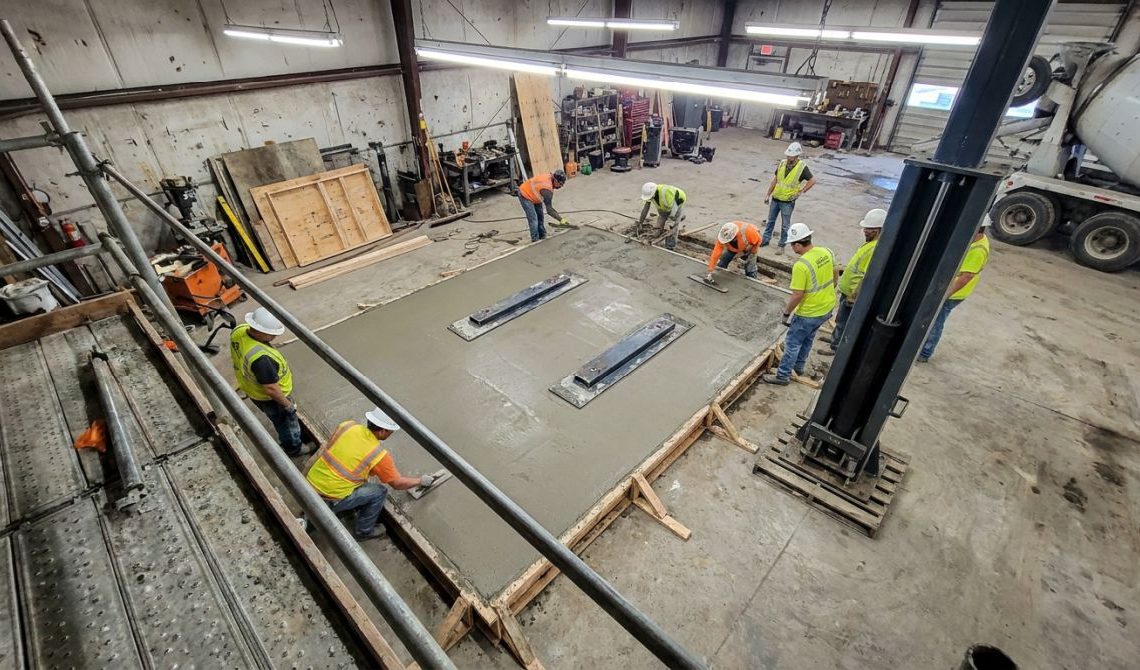

Planujesz montaż podnośnika samochodowego w warsztacie lub garażu? Wybór odpowiedniego betonu to podstawa bezpieczeństwa i trwałości całej konstrukcji. Zrozumienie, jaka wytrzymałość betonu jest potrzebna pod podnośnik, jest istotne, aby uniknąć kosztownych uszkodzeń i zapewnić stabilność pracy. Minimalna zalecana grubość płyty betonowej pod podnośnik samochodowy to zazwyczaj 15-20 cm dla pojazdów osobowych, a dla cięższych maszyn często wzrasta do 20-25 cm.
Minimalna wytrzymałość betonu pod podnośnik samochodowy
Powszechnie akceptowaną zasadą jest, że minimalna klasa betonu pod podnośnik samochodowy powinna wynosić C20/25 (dawne B25). Dla podnośników o większym udźwigu lub intensywnym użytkowaniu zaleca się C25/30 (B30). To zapewnia odpowiednią nośność i odporność na obciążenia. Wielu producentów podnośników wymaga betonu o klasie wytrzymałości na ściskanie minimum C20/25.
Czym jest klasa betonu C20/25 i C25/30?
Klasyfikacja betonu, taka jak C20/25, odnosi się do jego wytrzymałości na ściskanie. Pierwsza liczba (np. 20) oznacza wytrzymałość charakterystyczną walca betonowego wyrażoną w megapaskalach (MPa), natomiast druga (np. 25) to wytrzymałość charakterystyczna kostki. Ten standard, uregulowany normą PN-EN 206, precyzyjnie określa właściwości betonu, zapewniając jego odpowiednią jakość dla konstrukcji nośnych. Wyższa klasa betonu oznacza większą odporność na obciążenia i lepszą trwałość posadzki, co jest istotne w przypadku intensywnej eksploatacji.
Stare i nowe normy – B20 a C16/20
Obecnie stosowane klasy betonu, takie jak C20/25, zastąpiły dawne oznaczenia, np. b20 czy B25. Klasa B20 odpowiada mniej więcej obecnej klasie C16/20. Błędne przekonanie, że każdy beton klasy B20 (C16/20) wystarczy pod podnośnik, jest powszechne. Rzeczywistość jest inna. Wielu producentów podnośników wymaga minimum C20/25 (B25), a dla cięższych pojazdów nawet C25/30 (B30) lub wyższej. Zgodność z aktualnymi normami, takimi jak Eurokod 2 (PN-EN 1992), jest niezbędna przy projektowaniu konstrukcji betonowych pod podnośniki.
Przeczytaj również: Proporcje betonu – ile cementu, piasku i kruszywa potrzeba?
Rodzaje podnośników a wymagania dla betonu
Różne typy podnośników samochodowych generują odmienne obciążenia na podłoże, co bezpośrednio wpływa na wymagania dotyczące wytrzymałości i konstrukcji płyty betonowej. Zrozumienie tych różnic jest istotne dla zapewnienia bezpieczeństwa i długotrwałej stabilności. Nie tylko obciążenie statyczne pojazdu ma znaczenie.
Podnośniki dwukolumnowe – nacisk punktowy i siły rozporowe
Podnośniki dwukolumnowe charakteryzują się koncentracją obciążenia w dwóch punktach – pod każdą kolumną. Dla podnośników dwukolumnowych o udźwigu do 4 ton, nacisk punktowy na stopę kolumny może wynosić od 2 do 4 ton, w zależności od powierzchni stopy. To wymaga solidnego fundamentu punktowego. Dodatkowo, podczas podnoszenia i opuszczania pojazdu, generowane są siły rozporowe. Mogą one prowadzić do pęknięć i osłabienia betonu, jeśli płyta nie jest odpowiednio zaprojektowana i wykonana.
Podnośniki czterokolumnowe i nożycowe – rozkład obciążenia
Podnośniki czterokolumnowe oraz nożycowe rozkładają ciężar pojazdu na znacznie większej powierzchni niż podnośniki dwukolumnowe. W przypadku podnośników czterokolumnowych obciążenie rozkłada się liniowo wzdłuż szyn, a podnośniki nożycowe opierają się na dużej powierzchni podstawy. To zmniejsza nacisk punktowy. Mimo to, stabilność podłoża jest nadal niezwykle istotna. Nawet równomierne rozłożenie ciężaru wymaga solidnej i równej posadzki, aby uniknąć odkształceń i zapewnić precyzję pracy, zwłaszcza przy podnośnikach do geometrii kół.
Wpływ obciążeń dynamicznych i wibracji na beton
Obciążenie betonu pod podnośnikiem samochodowym nie jest wyłącznie statyczne; dochodzą do niego znaczne obciążenia dynamiczne. Wibracje generowane podczas podnoszenia i opuszczania pojazdu mogą zwiększyć obciążenie dynamiczne na beton o 20-50% w stosunku do obciążenia statycznego. Obciążenia dynamiczne oraz siły rozporowe generowane przez podnośnik są równie, a często bardziej krytyczne dla trwałości betonu niż sam ciężar pojazdu. Konieczne jest uwzględnienie tych czynników przy projektowaniu płyty.
Czytaj także: Klasy betonu – oznaczenia, wytrzymałość i zastosowanie
Grubość płyty i zbrojenie – podstawa stabilności podnośnika
Odpowiednia grubość płyty betonowej w połączeniu ze starannie dobranym zbrojeniem stanowi podstawę stabilności i bezpieczeństwa każdego podnośnika samochodowego. Zaniedbanie tych aspektów może prowadzić do poważnych uszkodzeń konstrukcji i zagrożeń dla użytkowników. Istotna jest jednolita, odpowiednio zbrojona płyta fundamentowa.
Zalecane grubości płyty betonowej pod różne obciążenia
W przypadku podnośników o udźwigu powyżej 4 ton lub dla pojazdów ciężarowych, grubość płyty często wzrasta do 20-25 cm. Realizacja w autoryzowanym serwisie samochodowym, gdzie podnośniki czterokolumnowe do geometrii kół wymagają idealnie równej i stabilnej posadzki, często obejmuje wylewanie płyty fundamentowej o grubości 25-30 cm z betonu C30/37, z precyzyjnym poziomowaniem i wykończeniem posadzki żywicą epoksydową. W przypadku przydomowego garażu, gdzie sporadycznie używany jest podnośnik kolumnowy o udźwigu 2,5 tony, wystarczająca okazała się płyta 15 cm z betonu C20/25 z pojedynczą siatką zbrojeniową, pod warunkiem stabilnego i dobrze zagęszczonego podłoża.
Rola zbrojenia i jego typy w płycie fundamentowej
Konieczne jest stosowanie zbrojenia w postaci siatki stalowej (np. q188 lub Q257) umieszczonej w dolnej części płyty betonowej, aby zapobiec pęknięciom i zwiększyć odporność na rozciąganie. Zbrojenie przenosi naprężenia rozciągające, które powstają pod wpływem obciążeń. Eurokod 2 (PN-EN 1992) to norma projektowania konstrukcji betonowych, której wytyczne są stosowane do obliczeń wytrzymałościowych płyt pod podnośniki.
Sprawdź też: Ile betonu wyjdzie z worka 25 kg? – wydajność gotowej zaprawy
Przygotowanie podłoża gruntowego pod beton podnośnika
Stabilne i odpowiednio przygotowane podłoże gruntowe jest równie ważne, co sama jakość betonu i jego zbrojenie. Bez solidnej podstawy nawet najlepiej wykonana płyta betonowa może ulec odkształceniom lub uszkodzeniom, co prowadzi do utraty stabilności podnośnika samochodowego. Właściwa stabilizacja gruntu to podstawa.
Ocena i stabilizacja gruntu pod płytę betonową
Przed wylaniem płyty pod podnośnik samochodowy należy dokładnie ocenić rodzaj i nośność podłoża gruntowego. Grunty niestabilne, takie jak gliniaste, torfowe, czy te z wysokim poziomem wód gruntowych, wymagają specjalnych zabiegów stabilizacyjnych. Może to obejmować wymianę gruntu na bardziej nośny materiał. Alternatywnie stosuje się geowłókniny lub geosiatki, które poprawiają parametry mechaniczne gruntu i zapobiegają jego przemieszczaniu. Geowłóknina to materiał stosowany pod płytą betonową do stabilizacji podłoża i zapobiegania mieszaniu się kruszywa z gruntem rodzimym.
Warstwy podkładowe, drenaż i ich znaczenie
Pod płytą betonową niezbędne jest wykonanie warstw podkładowych, które zapewnią odpowiednie podparcie i drenaż. Zazwyczaj składa się to z warstwy dobrze zagęszczonego kruszywa (np. grubego żwiru) o grubości kilkunastu centymetrów, a następnie warstwy piasku. Te warstwy równomiernie rozkładają obciążenia i chronią płytę przed kapilarnym podciąganiem wody. W miejscach o wysokim poziomie wód gruntowych, niezbędne może być zastosowanie drenażu opaskowego. Testy zagęszczenia, takie jak badanie VSS, są istotne, aby upewnić się, że warstwy podkładowe osiągnęły wymaganą nośność.
Diagnostyka i wzmocnienie istniejącej posadzki pod podnośnik
Montaż podnośnika na istniejącej posadzce wymaga szczegółowej diagnostyki, aby ocenić jej aktualną wytrzymałość i przydatność. Często okazuje się, że gruntowna analiza i strategiczne wzmocnienie są wystarczające, by uniknąć konieczności całkowitej wymiany całej płyty. Nie zawsze konieczna jest całkowita wymiana.
Metody oceny stanu istniejącej posadzki betonowej
Ocena istniejącej posadzki betonowej pod kątem montażu podnośnika wymaga zastosowania specjalistycznych metod. Badania nieniszczące betonu, takie jak sklerometryczne lub ultradźwiękowe, pozwalają określić jego klasę wytrzymałości bez uszkadzania struktury. Odwierty dostarczają próbek do badań laboratoryjnych. Testy kotwienia, polegające na próbnym zamocowaniu i obciążeniu kotew, weryfikują nośność betonu w miejscach, gdzie mają być mocowane kolumny podnośnika.
Techniki wzmocnienia i naprawy betonu pod podnośnik
Jeśli diagnostyka wykaże, że istniejąca posadzka nie spełnia wymagań, nie zawsze trzeba ją całkowicie wymieniać. Można zastosować techniki wzmocnienia. Iniekcje żywicami epoksydowymi lub poliuretanowymi pozwalają na scalenie pęknięć i zwiększenie wytrzymałości betonu. Dodatkowe zbrojenie, np. poprzez wykonanie nacięć i wklejenie prętów zbrojeniowych, a następnie zalanie ich specjalną zaprawą, również poprawia nośność. Inną metodą jest wykonanie lokalnych „wysp” fundamentowych w miejscach montażu kolumn, które przenoszą obciążenia na głębsze, stabilniejsze warstwy gruntu.
Dowiedz się więcej: Ile kosztuje kubik betonu? – cena za m3 z gruszki (B20, B25)
Długoterminowa trwałość – konserwacja betonu pod podnośnikiem
Zapewnienie długoterminowej trwałości i bezpieczeństwa płyty betonowej pod podnośnikiem samochodowym wymaga nie tylko prawidłowego wykonania, ale także regularnej konserwacji i systematycznych inspekcji. Odpowiednia troska o beton znacznie wydłuża jego żywotność i zapobiega niespodziewanym awariom.
Regularne przeglądy stanu betonu
Regularne przeglądy stanu betonu pod podnośnikiem są istotne dla wczesnego wykrywania potencjalnych problemów. Należy systematycznie szukać wszelkich pęknięć, ubytków, wykruszeń czy odspojeń betonu, szczególnie w okolicach kotew mocujących kolumny. Nawet drobne uszkodzenia mogą z czasem, pod wpływem obciążeń dynamicznych, rozwinąć się w poważne defekty. Podczas pracy w warsztacie widziałem, jak drobne pęknięcia ignorowane przez miesiące, pod wpływem ciągłych wibracji i obciążeń dynamicznych, przekształcały się w poważne uszkodzenia konstrukcyjne. Warto prowadzić dokumentację przeglądów, odnotowując daty i zaobserwowane zmiany.
Kontrola kotew i ochrona przed płynami eksploatacyjnymi
Oprócz inspekcji samego betonu, niezbędna jest regularna kontrola dokręcenia kotew mocujących podnośnik. Należy to robić zgodnie z zaleceniami producenta podnośnika, stosując odpowiedni moment obrotowy. Luźne kotwy mogą prowadzić do niestabilności konstrukcji i uszkodzeń betonu. Płyny eksploatacyjne, takie jak oleje silnikowe, płyny hamulcowe czy paliwa, mogą negatywnie wpływać na strukturę betonu. Wnikają w pory, osłabiając jego wytrzymałość chemiczną i mechaniczną. Aby temu zapobiec, warto zastosować powłoki żywiczne lub impregnacje, które tworzą barierę ochronną na powierzchni posadzki.
Przeczytaj również: Zacieranie betonu – jak i czym wykonać wylewkę betonową?
Często zadawane pytania (FAQ)
Czy beton B20 (C16/20) wystarczy pod podnośnik samochodowy?
Nie, beton B20 (C16/20) zazwyczaj jest niewystarczający pod podnośnik samochodowy. Większość producentów podnośników wymaga minimum klasy C20/25 (dawne B25), a dla cięższych pojazdów nawet C25/30 lub wyższej, ze względu na obciążenia statyczne i dynamiczne.
Jaka grubość płyty betonowej jest optymalna pod podnośnik?
Optymalna grubość płyty betonowej pod podnośnik zależy od jego udźwigu i typu pojazdów. Dla podnośników do pojazdów osobowych zaleca się 15-20 cm, natomiast dla podnośników o udźwigu powyżej 4 ton lub do pojazdów ciężarowych, grubość ta często wzrasta do 20-25 cm.
Czy zawsze trzeba zbroić płytę pod podnośnik?
Tak, zawsze trzeba zbroić płytę betonową pod podnośnik samochodowy. Zbrojenie w postaci siatki stalowej (np. q188 lub Q257) jest istotne, aby zapobiec pęknięciom betonu i zwiększyć jego odporność na rozciąganie oraz siły rozporowe generowane przez podnośnik.
Jak obciążenia dynamiczne wpływają na wymagania dla betonu?
Obciążenia dynamiczne, generowane podczas podnoszenia i opuszczania pojazdu oraz wibracje, zwiększają wymagania dla betonu pod podnośnikiem. Mogą one zwiększyć obciążenie na beton o 20-50% w stosunku do obciążenia statycznego, co wymaga użycia betonu o wyższej klasie wytrzymałości i odpowiedniego zbrojenia.
Czy mogę zamontować podnośnik na istniejącej posadzce?
Tak, można zamontować podnośnik na istniejącej posadzce, ale tylko po jej dokładnej diagnostyce i ewentualnym wzmocnieniu. Konieczne są badania nieniszczące betonu, testy kotwienia oraz, w razie potrzeby, zastosowanie technik takich jak iniekcje żywicami czy wykonanie lokalnych „wysp” fundamentowych.
