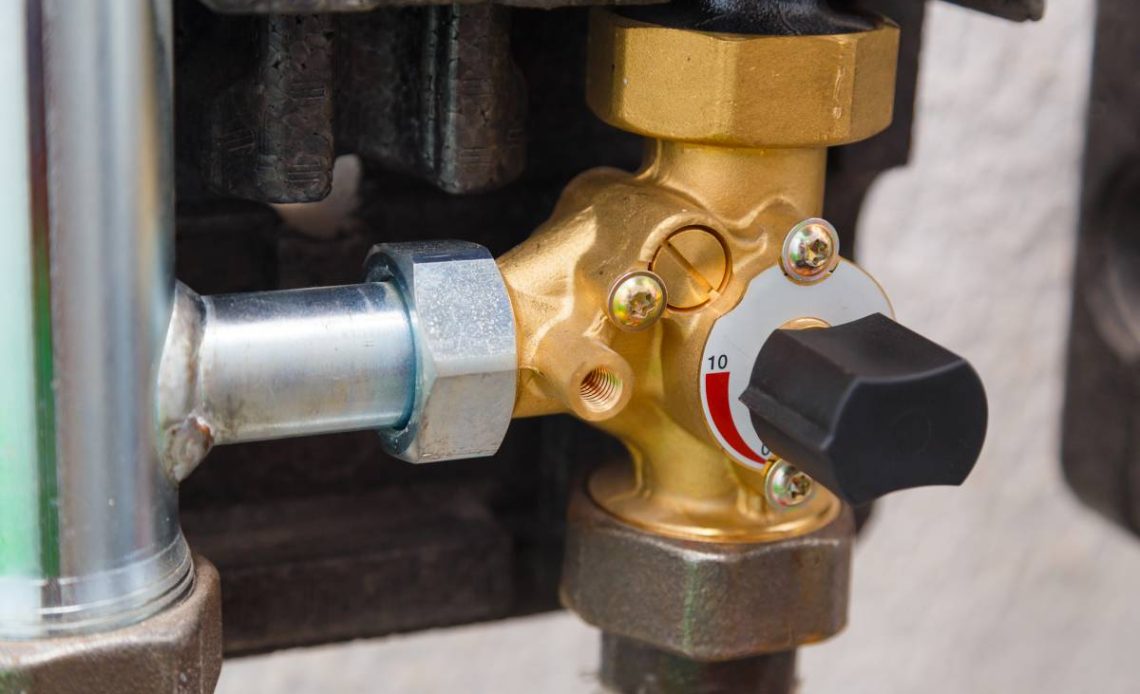

Zawór trójdrożny to kluczowy element nowoczesnych instalacji hydraulicznych, który pozwala na efektywne zarządzanie przepływem medium w systemach grzewczych i przemysłowych. Ten wszechstronny komponent instalacji może znacząco wpłynąć na wydajność całego układu, dlatego warto poznać jego budowę, zasady działania oraz prawidłowego montażu.
Spis treści
Zawór trójdrożny: Budowa, działanie i rodzaje
Zawór trójdrożny to kluczowy element instalacji grzewczych, chłodniczych czy wodnych, którego głównym zadaniem jest kierowanie lub mieszanie strumieni medium. Urządzenie hydrauliczne wyposażono w trzy króćce przyłączeniowe oraz wewnętrzny ruchomy element regulacyjny (np. kula, grzybek lub suwak), który kontroluje przepływ.
Zawór trójdrożny składa się z korpusu wykonanego zazwyczaj z mosiądzu, żeliwa lub stali nierdzewnej, do którego podłączane są rurociągi. Wewnątrz korpusu umieszczono element regulacyjny, sterowany trzpieniem i napędem (ręcznym, elektrycznym lub termicznym), co pozwala na precyzyjną kontrolę jego pozycji.
Działanie zaworów trójdrożnych opiera się na dwóch głównych zasadach, wyróżniając dwa podstawowe typy:
- Zawory mieszające: Łączą dwa strumienie medium o różnej temperaturze lub ciśnieniu w jeden wspólny strumień wyjściowy. Działają na zasadzie precyzyjnego dozowania obu mediów, co pozwala na uzyskanie ściśle określonej temperatury na wyjściu. Przykładowo, w instalacjach grzewczych służą do mieszania gorącej wody z zasilania z chłodniejszą wodą powrotną, regulując temperaturę obiegu grzewczego.
- Zawory przełączające (rozdzielające): Kierują pojedynczy strumień medium dopływowego do jednego z dwóch niezależnych wyjść. Umożliwiają szybkie przekierowanie przepływu bez mieszania, na przykład do zasilenia wymiennie dwóch różnych obiegów lub odbiorników. Stosuje się je w systemach zasilania zasobników ciepłej wody użytkowej.
Budowa zaworu trójdrożnego
Konstrukcja zaworu trójdrożnego obejmuje korpus, stanowiący podstawę z trzema króćcami przyłączeniowymi, oraz ruchomy trzpień kontrolujący przepływ medium. Szczelność połączeń wymaga precyzyjnego doboru i montażu systemu uszczelek.
Do produkcji stosuje się różnorodne materiały, takie jak mosiądz, stal nierdzewna czy tworzywa sztuczne, dobierane w zależności od warunków pracy i medium przepływającego w instalacji. Mosiądz jest popularny ze względu na odporność na korozję i przystępną cenę, stal nierdzewna znajduje zastosowanie w przemyśle spożywczym i chemicznym, a tworzywa sztuczne stosuje się tam, gdzie wymagana jest odporność na agresywne związki chemiczne.
Różnice w budowie między zaworami mieszającymi a przełączającymi dotyczą głównie konstrukcji grzybka i układu przepływu. Zawory mieszające posiadają wyprofilowany grzybek umożliwiający płynne łączenie strumieni, a przełączające konstrukcję zapewniającą precyzyjne kierowanie przepływu do wybranego wyjścia.
Jak działa zawór trójdrożny?
W zaworze mieszającym dwa strumienie medium wpływają przez osobne wloty i łączą się wewnątrz korpusu. Proporcje mieszania reguluje się zmianą położenia grzybka, co pozwala na precyzyjną kontrolę temperatury. Przepływ podlega zasadom hydrauliki, co minimalizuje turbulencje i straty ciśnienia. Z mojego doświadczenia: kluczowe jest prawidłowe dobranie średnicy zaworu, aby efektywnie minimalizować te straty.
Zawory przełączające kierują przepływ medium na jedno z dwóch wyjść, bez mieszania strumieni. Kierunek przepływu jest oznaczony na korpusie strzałkami, co ułatwia prawidłowy montaż i eksploatację. Z mojego doświadczenia: ignorowanie oznaczeń strzałek często prowadzi do błędów w systemie i awarii.
Sterowanie zaworem odbywa się ręcznie (za pomocą pokrętła lub dźwigni) albo automatycznie, z wykorzystaniem siłowników elektrycznych lub pneumatycznych. Te precyzyjnie regulują pozycję zaworu na podstawie sygnałów z systemów automatyki. Z mojego doświadczenia: automatyzacja sterowania nie tylko zwiększa precyzję, ale także znacząco poprawia efektywność energetyczną całego systemu.
Rodzaje zaworów trójdrożnych – przełączający i mieszalnikowy
Zawory trójdrożne dzielimy na dwa typy: przełączające, które kierują przepływ medium do wybranego obwodu, oraz mieszalnikowe, służące do łączenia strumieni w celu uzyskania pożądanej temperatury.
Zawór przełączający
Służy do przekierowywania przepływu medium pomiędzy dwoma obwodami. Medium przepływa albo przez jedno, albo przez drugie wyjście, nigdy jednocześnie przez oba. Urządzenie stosuje się w instalacjach grzewczych i chłodniczych do wyboru źródła ciepła (np. kocioł, pompa ciepła) lub chłodu (np. chiller) bez mieszania czynników.
Zawór mieszalnikowy
Łączy dwa strumienie medium, mieszając je w proporcjach ustalonych przez ustawienie zaworu. Pozwala to na precyzyjną regulację temperatury na wyjściu. Stosowany jest w instalacjach grzewczych do przygotowania ciepłej wody użytkowej oraz regulacji temperatury zasilania grzejników.
| Rodzaj zaworu | Funkcja | Zastosowanie | Zalety | Wady |
|---|---|---|---|---|
| Przełączający | Przekierowanie przepływu między dwoma obwodami | Zmiana źródła ciepła/chłodu, wybór obwodu | Prosta konstrukcja, szybka zmiana kierunku | Brak możliwości mieszania, brak regulacji temperatury |
| Mieszalnikowy | Mieszanie dwóch strumieni medium w różnych proporcjach | Regulacja temperatury, przygotowanie ciepłej wody | Precyzyjna regulacja temperatury, komfort użytkowania | Nieco bardziej skomplikowana konstrukcja, wyższy koszt |
Sterowanie zaworu trójdrożnego a jego działanie
Zawory trójdrożne steruje się na różne sposoby, zależnie od potrzeb instalacji i poziomu automatyzacji:
- Sterowanie ręczne – operator zmienia pozycję zaworu manualnie za pomocą pokrętła lub dźwigni. Stosowane w prostych instalacjach bez potrzeby automatycznej regulacji.
- Sterowanie elektryczne – zawory z siłownikami elektrycznymi umożliwiają zdalne i automatyczne sterowanie, np. przez termostaty, regulatory pokojowe lub systemy automatyki budynkowej.
- Sterowanie automatyczne – zaawansowane systemy wykorzystują siłowniki sterowane przez układy automatyki, które na podstawie pomiarów temperatury, ciśnienia lub innych parametrów precyzyjnie regulują pozycję zaworu.
Wybór sposobu sterowania zależy od rodzaju instalacji, jej złożoności oraz wymagań użytkownika dotyczących komfortu i efektywności energetycznej.
Parametry i dobór zaworu trójdrożnego
Dobór zaworu trójdrożnego ma kluczowe znaczenie dla jego optymalnego działania i łatwego montażu w systemach ogrzewania, chłodzenia czy instalacjach hydraulicznych. Dla zapewnienia efektywności i bezpieczeństwa, uwzględnij poniższe parametry:
- Średnica nominalna (DN) – dopasowana do przepływu i wymagań hydraulicznych instalacji.
- Maksymalne ciśnienie robocze – odporność zaworu na ciśnienie panujące w instalacji (zwykle od 6 do 16 barów).
- Maksymalna temperatura medium – ważna szczególnie w instalacjach grzewczych (do 120°C lub więcej).
- Rodzaj medium – woda, glikol, para, oleje itp., wpływające na wybór materiału zaworu.
- Typ sterowania – ręczne, elektryczne, automatyczne.
- Materiał wykonania – mosiądz, stal nierdzewna, tworzywa sztuczne, zależnie od warunków pracy.
| Parametr | Wymaganie |
|---|---|
| Średnica nominalna | Dopasowana do przepływu |
| Maksymalne ciśnienie | Odpowiednie do instalacji |
| Maksymalna temperatura | Zgodna z warunkami pracy |
| Rodzaj medium | Woda, glikol, para itp. |
| Typ sterowania | Ręczne, elektryczne, automatyczne |
| Materiał wykonania | Mosiądz, stal nierdzewna, tworzywa sztuczne |
Schematy działania i podłączenia zaworu trójdrożnego
Tryb przełączania
W tym trybie zawór kieruje przepływ medium do jednego z dwóch wyjść – obwodu A lub B. Przepływ się nie miesza, a zawór działa jako rozdzielacz.
Tryb mieszania
Tryb mieszania polega na łączeniu dwóch strumieni medium o różnych parametrach, np. temperaturze, aby uzyskać wymaganą mieszankę na wyjściu. Stosowany jest m.in. do regulacji temperatury zasilania instalacji grzewczej.
Podłączenie zaworu wymaga zgodności z instrukcją producenta i oznaczeniami przyłączy (np. P – wejście, A i B – wyjścia). Niewłaściwe podłączenie może skutkować nieprawidłową pracą i uszkodzeniem instalacji.
Praktyczne wskazówki montażowe zaworu trójdrożnego
- Orientacja zaworu: Zawór zamontuj zgodnie z oznaczeniami na korpusie (strzałki kierunku przepływu). Nieprawidłowa orientacja ograniczy przepływ lub spowoduje uszkodzenia.
- Uszczelnienia: Do gwintów stosuj odpowiednie uszczelki i taśmy teflonowe, gwarantujące szczelność połączeń.
- Ciśnienie i temperatura: Upewnij się, że zawór jest dopasowany do ciśnienia i temperatury pracy instalacji. Nie przekraczaj dopuszczalnych wartości.
- Test szczelności: Po montażu wykonaj próbę ciśnieniową, aby wykluczyć przecieki.
- Łatwy dostęp: Zawór zamontuj w miejscu zapewniającym łatwy dostęp do obsługi i konserwacji.
- Zgodność z instrukcją producenta: Przestrzegaj wszystkich zaleceń montażowych zawartych w instrukcji producenta.
Wpływ zaworu trójdrożnego na efektywność instalacji
Odpowiednio dobrany zawór trójdrożny znacząco wpływa na efektywność i ekonomię instalacji grzewczych, chłodniczych oraz sanitarnych:
- Oszczędność energii – Precyzyjna regulacja temperatury, dzięki zaworowi mieszalnikowemu, ogranicza zużycie paliwa lub energii elektrycznej.
- Ochrona urządzeń – Zawór zapobiega przegrzewaniu lub wychładzaniu instalacji, co przedłuża żywotność kotłów, pomp i pozostałych komponentów.
- Komfort użytkowników – Stabilna temperatura zapewnia wygodę i bezpieczeństwo użytkowania instalacji.
- Uniwersalność zastosowań – Zawory trójdrożne znajdują zastosowanie w systemach centralnego ogrzewania, przygotowania ciepłej wody użytkowej, klimatyzacji czy chłodnictwa.
Dobrze dobrany i prawidłowo zamontowany zawór trójdrożny to kluczowy element optymalizujący pracę instalacji, wpływający na jej trwałość i ekonomiczność.
