Potrzebujesz zasilania 230V, ale masz dostęp tylko do gniazda siłowego? W tym poradniku omówione zostaną kluczowe aspekty bezpiecznego i prawidłowego uzyskiwania jednofazowego napięcia z instalacji trójfazowej. Przedstawione zostaną zasady, na które należy zwrócić uwagę, aby uniknąć zagrożeń i wykonać połączenie zgodnie ze sztuką. Należy podkreślić, że choć proces ten jest technicznie możliwy, powinien być wykonywany wyłącznie przez wykwalifikowanych elektryków ze względu na wysokie ryzyko porażenia prądem.
Kiedy potrzebujesz 230V z siły?
Gniazda siłowe, czyli trójfazowe (400V), często znajdują się tam, gdzie brakuje standardowych gniazd jednofazowych (230V). Dotyczy to na przykład placów budowy, garaży, warsztatów czy niektórych starszych instalacji domowych. W takich miejscach często istnieje potrzeba zasilenia urządzeń jednofazowych, które stanowią większość codziennie używanego sprzętu.
Poniżej przedstawiono przykłady urządzeń, które wymagają zasilania 230V z instalacji trójfazowej:
- Elektronarzędzia ręczne: wiertarki, szlifierki kątowe, pilarki tarczowe, wyrzynarki, które zazwyczaj wymagają napięcia 230V.
- Oświetlenie robocze: halogeny, lampy LED, które często są jednofazowe i niezbędne do pracy w słabo oświetlonych miejscach.
- Ładowarki: do akumulatorów elektronarzędzi, telefonów, laptopów czy innych urządzeń mobilnych.
- Sprzęt AGD: np. małe lodówki, czajniki elektryczne, mikrofalówki używane w warsztatach czy na zapleczach budowy.
Należy zawsze sprawdzić, czy urządzenie, które ma zostać podłączone, jest przeznaczone do pracy z napięciem 230V. Podłączenie go do niewłaściwego napięcia może uszkodzić sprzęt lub stworzyć poważne zagrożenie. To rozwiązanie sprawdzi się idealnie dla odbiorników jednofazowych, które nie potrzebują pełnej mocy trzech faz, a jedynie stabilnego zasilania 230V.
Mając na uwadze te informacje, przejdźmy do technicznych aspektów wykonania takiego połączenia.
Jak podłączyć 230V z gniazda siłowego?
Aby uzyskać 230V z gniazda siłowego, wykorzystuje się jedną z faz (L1, L2 lub L3) oraz przewód neutralny (N) i ochronny (PE). Najbezpieczniejszym rozwiązaniem jest użycie gotowego adaptera siłowego, który jest fabrycznie wykonany i posiada odpowiednie zabezpieczenia. Przedstawione poniżej kroki opisują techniczny proces uzyskiwania 230V z gniazda siłowego. Należy jednak stanowczo podkreślić, że ze względu na wysokie ryzyko związane z elektrycznością, wszelkie prace tego typu powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Samodzielne próby mogą prowadzić do poważnych wypadków, w tym porażenia prądem lub pożaru.
Poniżej przedstawiono ogólny schemat połączenia:
- Zidentyfikuj piny w gnieździe siłowym:

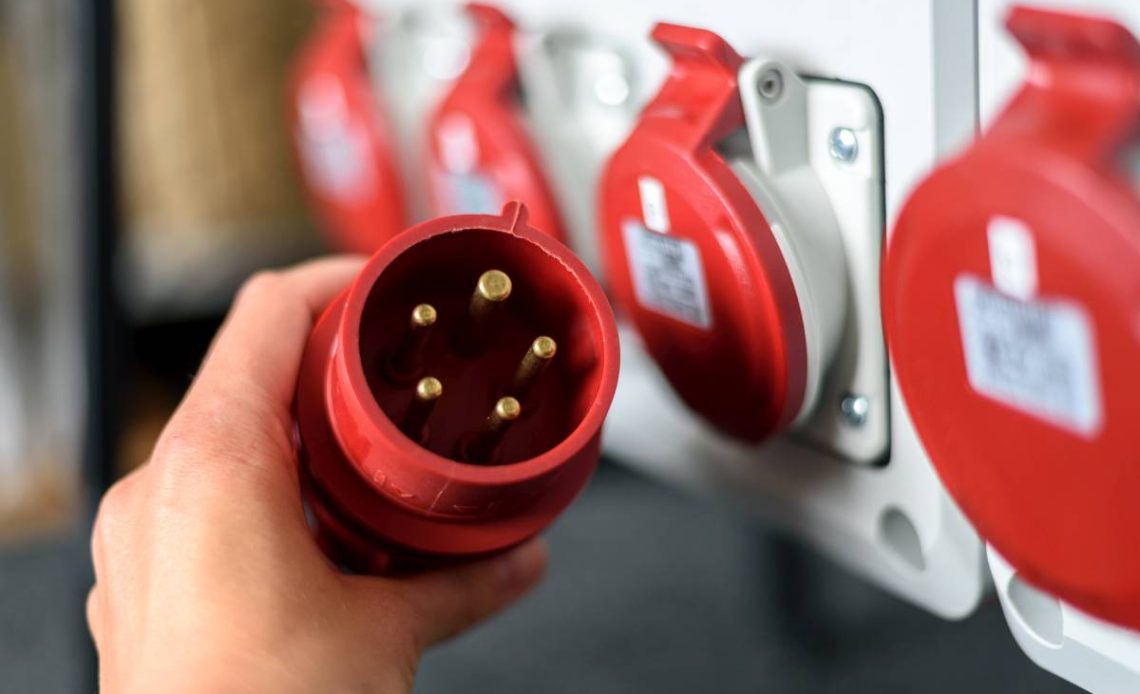

- Standardowe gniazdo 5-bolcowe (3P+N+PE) ma oznaczenia: L1, L2, L3 (fazy), N (neutralny) i PE (ochronny).
- W gnieździe 4-bolcowym (3P+PE) brakuje przewodu neutralnego (N), co komplikuje uzyskanie 230V i wymaga konsultacji z elektrykiem. Niniejszy poradnik skupia się na gniazdach 5-bolcowych.
- Wybierz jeden z przewodów fazowych (L1, L2 lub L3):
- Każdy z tych przewodów, mierzony względem przewodu neutralnego (N), dostarcza napięcie 230V. Wybór konkretnej fazy jest dowolny.
- Połącz fazę z gniazdem 230V:
- Wybrany przewód fazowy (np. L1) z gniazda siłowego łączy się ze stykiem fazowym (L) w gnieździe jednofazowym.
- Połącz przewód neutralny (N):
- Przewód neutralny (N) z gniazda siłowego łączy się ze stykiem neutralnym (N) gniazda jednofazowego.
- Połącz przewód ochronny (PE):
- Przewód ochronny (PE) z gniazda siłowego podłącza się do styku ochronnego (PE) gniazda jednofazowego.
Wybór fazy i przewodów
Przy wyborze fazy i przewodu neutralnego w instalacjach trójfazowych kluczowe jest rozróżnienie przewodów. Przewody fazowe (zazwyczaj brązowy, czarny, szary) niosą napięcie, a niebieski przewód neutralny służy do zamknięcia obwodu. Wybór jednej z faz jest technicznie prosty, ponieważ każda z nich dostarcza identyczne napięcie 230V względem przewodu neutralnego.
| Przewód | Kolor (standard) | Funkcja w instalacji 400V | Funkcja w instalacji 230V |
| L1 | Brązowy | Faza 1 | Faza (L) |
| L2 | Czarny | Faza 2 | Faza (L) |
| L3 | Szary | Faza 3 | Faza (L) |
| N | Niebieski | Neutralny | Neutralny (N) |
| PE | Żółto-zielony | Ochronny | Ochronny (PE) |
Podłączenie przewodu ochronnego (PE)
Należy pamiętać, że równie ważne jak podłączenie fazy i neutralnego jest prawidłowe połączenie przewodu ochronnego (PE), który zazwyczaj ma kolor żółto-zielony. Jego zadaniem jest ochrona przed porażeniem prądem w razie awarii urządzenia. W gniazdach jednofazowych jest to bolec ochronny lub odpowiedni styk. Nigdy nie należy ignorować podłączenia przewodu PE!
Praktyka wskazuje, że podczas samodzielnych podłączeń rola przewodu ochronnego bywa bagatelizowana lub jest on łączony błędnie. Jest to prosta droga do poważnego zagrożenia życia w przypadku przebicia izolacji urządzenia.
Samo podłączenie to jednak tylko część sukcesu. Należy jeszcze zadbać o bezpieczeństwo całej instalacji.
Bezpieczeństwo: zasady i ryzyka
Praca z prądem elektrycznym, szczególnie z instalacjami trójfazowymi, wymaga najwyższej ostrożności, specjalistycznej wiedzy oraz odpowiednich uprawnień. Niewłaściwe podłączenie może uszkodzić sprzęt, wywołać pożar, a nawet doprowadzić do śmiertelnego porażenia prądem. Dlatego zanim rozpoczną się jakiekolwiek prace, bezwzględnie należy zastosować się do poniższych zasad i, co najważniejsze, zlecić wykonanie tych czynności wykwalifikowanemu elektrykowi.
Weryfikacja instalacji miernikiem
Zawsze, zanim podłączy się jakiekolwiek urządzenie, wykwalifikowany elektryk powinien sprawdzić poprawność napięć w gnieździe siłowym oraz w wykonanym adapterze. Należy użyć do tego multimetru, aby upewnić się, że wszystko działa prawidłowo.
Poniżej przedstawiono parametry, które powinny zostać zmierzone:
- L-N = około 230V: Napięcie między dowolną fazą a przewodem neutralnym powinno wynosić około 230V.
- L-PE = około 230V: Napięcie między dowolną fazą a przewodem ochronnym powinno wynosić około 230V.
- N-PE = około 0V: Napięcie między przewodem neutralnym a ochronnym powinno wynosić blisko 0V. Wszelkie odczyty powyżej kilku woltów mogą świadczyć o problemach z uziemieniem lub przewodem neutralnym i wymagają natychmiastowej interwencji elektryka.
Elektryk wykona pomiary napięcia między fazą a ziemią (PE) oraz między neutralnym a ziemią (PE). Napięcie N-PE bliskie zeru wskazuje na prawidłowo działające uziemienie. Jeśli odczyt jest znaczący, natychmiast należy przerwać pracę i wezwać elektryka.
Ryzyko przeciążenia neutralnego
Należy pamiętać, że w instalacjach trójfazowych obciążenie faz powinno być równomierne. Jeśli z jednej fazy zostanie pobrana znaczna moc, a pozostałe fazy pozostaną nieobciążone, może dojść do przeciążenia przewodu neutralnego. Przewód neutralny w instalacji trójfazowej jest projektowany na prąd wypadkowy z trzech faz. Niezrównoważone obciążenie może spowodować wzrost prądu w przewodzie N, co prowadzi do jego przegrzania, a nawet pożaru. Dlatego nie zaleca się podłączania bardzo dużych odbiorników jednofazowych do jednej z faz gniazda siłowego.
Stare instalacje (TN-C) i PEN
Szczególną ostrożność należy zachować przy starszych instalacjach elektrycznych, które mogą być wykonane w systemie montażu przyłącza prądu TN-C (4-przewodowym). Tam przewód neutralno-ochronny (PEN) pełni jednocześnie funkcję neutralnego (N) i ochronnego (PE). Brak wydzielonego przewodu PE w takich instalacjach to poważne ryzyko.
Poniżej przedstawiono kluczowe kwestie dotyczące systemów TN-C:
- Brak wydzielonego PE: W systemach TN-C bolec ochronny w gnieździe 230V jest połączony z przewodem PEN. Jeśli przewód PEN zostanie przerwany, obudowy urządzeń mogą znaleźć się pod napięciem fazowym, co stwarza śmiertelne zagrożenie.
- Konieczna konsultacja z elektrykiem: Jeśli instalacja jest w systemie TN-C, wszelkie modyfikacje lub podłączenia powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. Tylko on oceni, czy możliwe jest bezpieczne wydzielenie przewodu PE, czy też konieczna jest modernizacja instalacji do systemu TN-S (5-przewodowego).
Odpowiednie zabezpieczenia obwodu
Niezależnie od tego, czy używany jest gotowy adapter, czy połączenie jest wykonywane przez elektryka, odpowiednie zabezpieczenia nadprądowe są kluczowe.
Należy pamiętać o następujących zabezpieczeniach:
- Bezpieczniki lub wyłączniki nadprądowe: Instalacja trójfazowa powinna być chroniona wyłącznikami nadprądowymi (tzw. „eskami”) o odpowiednim prądzie znamionowym (np. 16A, 20A, 32A). Należy upewnić się, że obwód, z którego pobierane jest 230V, jest odpowiednio zabezpieczony.
- Wyłączniki różnicowoprądowe (RCD): Są to kluczowe elementy ochrony przed porażeniem prądem. Instalacja, z której się korzysta, musi posiadać sprawny wyłącznik różnicowoprądowy. Jeśli go brakuje lub nie działa prawidłowo, ryzyko porażenia drastycznie wzrasta.
Należy pamiętać: Bezpieczeństwo jest najważniejsze. Wszelkie prace elektryczne, szczególnie te wymagające modyfikacji instalacji, powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami i uprawnieniami. Zawsze zaleca się konsultację lub zlecenie pracy wykwalifikowanemu elektrykowi, zwłaszcza jeśli istnieją wątpliwości co do stanu instalacji.
Mając na uwadze te zasady bezpieczeństwa, możemy teraz podsumować kluczowe aspekty i rozwiać najczęstsze wątpliwości.
Często zadawane pytania (FAQ)
Czy mogę to zrobić sam?
Wykonanie adaptera lub podłączenia 230V z gniazda siłowego to czynność wymagająca specjalistycznej wiedzy z zakresu elektryki oraz uprawnień. Zdecydowanie zaleca się, aby takie prace były przeprowadzane wyłącznie przez wykwalifikowanego elektryka. Samodzielne próby bez odpowiednich kwalifikacji i doświadczenia niosą ze sobą ryzyko poważnego uszkodzenia sprzętu, pożaru lub śmiertelnego porażenia prądem. Bezpieczeństwo jest absolutnym priorytetem.
Jak sprawdzić poprawność połączenia?
Połączenie, wykonane przez wykwalifikowanego elektryka, powinno zostać zweryfikowane przy użyciu multimetru. Należy sprawdzić, czy napięcie między fazą (L) a neutralnym (N) wynosi około 230V, między fazą (L) a ochronnym (PE) również 230V, a między neutralnym (N) a ochronnym (PE) jest bliskie 0V. Dodatkowo, należy sprawdzić ciągłość przewodu ochronnego. Wszelkie odchylenia od normy wymagają natychmiastowej interwencji specjalisty.
Czy każda faza jest taka sama?
Tak, w typowej instalacji trójfazowej każda z trzech faz (L1, L2, L3) względem przewodu neutralnego (N) dostarcza napięcie około 230V. Można wybrać dowolną z nich do zasilenia odbiornika jednofazowego. Różnice mogą wynikać jedynie z nierównomiernego obciążenia poszczególnych faz w całej instalacji.
Co to jest adapter siłowy?
Adapter siłowy to gotowe urządzenie, które z jednej strony ma wtyczkę trójfazową (do gniazda siłowego), a z drugiej jedno lub więcej gniazd jednofazowych 230V. To najbezpieczniejsze rozwiązanie, ponieważ jest fabrycznie wykonane, testowane i często wyposażone w dodatkowe zabezpieczenia, takie jak wyłączniki różnicowoprądowe czy nadprądowe, co minimalizuje ryzyko błędnego podłączenia.
