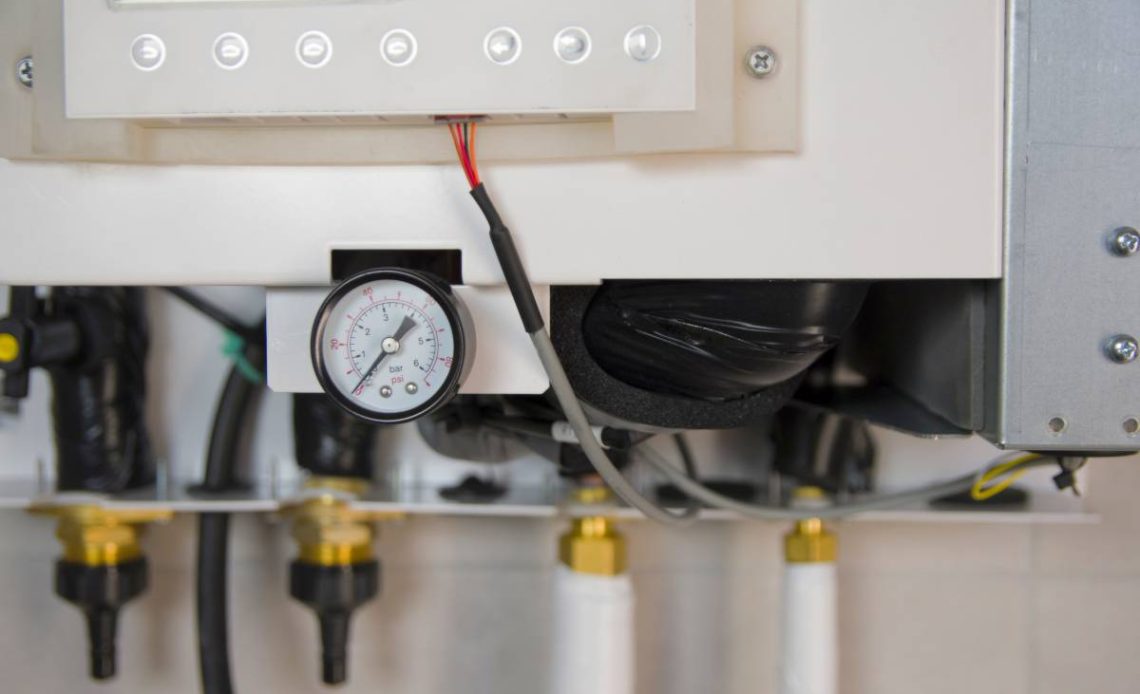

Wybór odpowiedniego naczynia przeponowego to jeden z kluczowych elementów projektowania sprawnej instalacji grzewczej. Ten niepozorny element pełni niezwykle ważną funkcję w całym systemie, zabezpieczając go przed uszkodzeniem i zapewniając prawidłowe działanie. Nieodpowiednio dobrane naczynie przeponowe może prowadzić do poważnych awarii, dlatego warto poświęcić czas na zrozumienie zasad jego właściwego doboru i montażu.
Spis treści
Czym jest naczynie przeponowe i jaka jest jego rola?
Naczynie przeponowe, nazywane również naczyniem wzbiorczym, to zamknięty zbiornik podzielony elastyczną membraną na dwie części. Jedna część wypełniona jest gazem (najczęściej azotem) pod określonym ciśnieniem, druga natomiast pozostaje połączona z instalacją grzewczą. Podstawowym zadaniem naczynia jest kompensacja zmian objętości wody, które występują podczas jej podgrzewania i schładzania w systemie grzewczym.
Wyobraźmy sobie typową sytuację w domu jednorodzinnym: gdy rano uruchamiamy ogrzewanie, temperatura wody w instalacji wzrasta z 20°C do 70°C. Woda, jak każda ciecz, zwiększa swoją objętość pod wpływem temperatury. Gdyby nie było naczynia przeponowego, wzrost ciśnienia mógłby doprowadzić do rozszczelnienia instalacji lub uszkodzenia jej elementów.
Naczynie przeponowe działa jak swoisty bufor bezpieczeństwa. Gdy woda rozszerza się pod wpływem temperatury, część jej objętości przepływa do naczynia przeponowego, ściskając gaz znajdujący się za membraną. Gdy temperatura spada, zgromadzona woda wraca do instalacji, a gaz rozpręża się do pierwotnej objętości.
Rodzaje naczyń przeponowych
Aby poprawnie dobrać naczynie przeponowe do instalacji domowej, należy poznać trzy podstawowe typy tych urządzeń. Każdy z nich został zaprojektowany do konkretnego zastosowania i charakteryzuje się odmiennymi parametrami technicznymi. To rozróżnienie jest szczególnie ważne przy podłączaniu pieca gazowego do istniejącej instalacji, gdzie dobór odpowiedniego naczynia ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemu.
Naczynia do instalacji centralnego ogrzewania (CO) są najczęściej spotykane. Przy ich doborze należy uwzględnić, że pracują w temperaturach do 100°C i ciśnieniu roboczym zazwyczaj do 3 barów. Ich pojemność dobiera się w zależności od wielkości instalacji i może wynosić od kilku do kilkudziesięciu litrów w typowym domu jednorodzinnym.
Naczynia do ciepłej wody użytkowej (CWU) wymagają specjalnej membrany dostosowanej do kontaktu z wodą pitną, co jest kluczowym kryterium wyboru. Muszą one pracować przy wyższych ciśnieniach, zwykle 6-10 barów, ale w niższych temperaturach niż naczynia CO. Ich zadaniem, które również decyduje o doborze, jest głównie amortyzacja uderzeń hydraulicznych i kompensacja rozszerzalności wody w bojlerach.
Naczynia do instalacji solarnych to najbardziej wyspecjalizowana grupa, co wpływa na ich specyficzny dobór. Muszą one wytrzymywać temperatury nawet powyżej 140°C i są wyposażone w membrany odporne na działanie glikolu. Ze względu na specyfikę instalacji solarnych, często wymagają większej pojemności w stosunku do ogólnej wielkości instalacji w porównaniu do systemów CO czy CWU.
Parametry wpływające na dobór naczynia przeponowego
Prawidłowy dobór naczynia przeponowego wymaga uwzględnienia kilku kluczowych parametrów instalacji. Pierwszym i najważniejszym jest całkowita pojemność wodna systemu. Obejmuje ona nie tylko wodę w rurach, ale również w grzejnikach, kotle i innych elementach instalacji. W typowym domu jednorodzinnym może to być od 100 do nawet 300 litrów wody.
Drugim istotnym parametrem jest wysokość statyczna instalacji, czyli pionowa odległość między naczyniem przeponowym a najwyższym punktem instalacji. Im większa wysokość, tym większe ciśnienie wstępne musi być ustawione w naczyniu. Na każde 10 metrów wysokości przypada około 1 bar ciśnienia.
Nie możemy też zapomnieć o temperaturach pracy systemu. Różnica między temperaturą zimnej instalacji (np. podczas postoju) a maksymalną temperaturą roboczą określa, o ile procent zwiększy się objętość wody. Dla typowej instalacji CO, gdzie temperatura może wzrosnąć z 20°C do 70°C, przyrost objętości wynosi około 2,5%.
Obliczanie pojemności naczynia
Proces obliczania wymaganej pojemności naczynia przeponowego wymaga uwzględnienia kilku kroków:
- Określenie całkowitej pojemności wodnej instalacji
- Obliczenie przyrostu objętości wody przy maksymalnej temperaturze
- Uwzględnienie współczynnika bezpieczeństwa (zazwyczaj 1,5)
- Korekta ze względu na ciśnienie wstępne i maksymalne
Dla przykładu, w instalacji o pojemności 200 litrów, przyrost objętości wyniesie około 5 litrów. Po uwzględnieniu współczynnika bezpieczeństwa i parametrów ciśnieniowych, końcowa pojemność naczynia powinna wynosić około 12-15 litrów.
Proces doboru naczynia przeponowego
Właściwy dobór naczynia przeponowego zaczyna się od dokładnej analizy instalacji. Musisz przeanalizować nie tylko obecne parametry, ale również przewidzieć możliwe zmiany w przyszłości. Przykładowo, jeśli planujesz rozbudowę systemu grzewczego, warto od razu dobrać nieco większe naczynie.
Kolejnym krokiem jest precyzyjne obliczenie wymaganej pojemności. Pamiętaj, że lepiej wybrać naczynie o nieco większej pojemności niż za małe. Koszt większego naczynia jest niewspółmiernie niski w porównaniu z potencjalnymi kosztami awarii spowodowanej zbyt małym naczyniem.
Przy wyborze konkretnego modelu zwróć uwagę na jakość wykonania, szczególnie membrany. Tańsze naczynia mogą mieć membrany o krótszej żywotności, co w dłuższej perspektywie może generować dodatkowe koszty.
Najczęstsze błędy przy doborze
Instalatorzy często spotykają się z sytuacjami, gdzie naczynie przeponowe zostało źle dobrane. Najczęstszym błędem jest niedoszacowanie pojemności instalacji, szczególnie w przypadku starszych systemów grzewczych, gdzie trudno precyzyjnie określić ilość wody w instalacji.
Drugim częstym błędem jest nieprawidłowe ustawienie ciśnienia wstępnego. Regulacja ciśnienia w systemie grzewczym wymaga szczególnej uwagi i precyzji. Zbyt niskie ciśnienie może prowadzić do zapowietrzania instalacji, szczególnie w wyższych punktach systemu.
Uwaga: Nigdy nie lekceważ znaczenia prawidłowego ciśnienia wstępnego w naczyniu przeponowym. Nieprawidłowe ciśnienie może prowadzić do uszkodzenia membrany i konieczności wymiany całego naczynia. Zawsze sprawdzaj ciśnienie przed montażem i regularnie je kontroluj podczas przeglądów.
Montaż i eksploatacja
Prawidłowy dobór naczynia przeponowego to fundament stabilnego i bezpiecznego działania każdej instalacji grzewczej lub chłodniczej. Niewłaściwie dobrane naczynie, zwłaszcza o zbyt małej pojemności, może prowadzić do szeregu problemów, w tym częstych spadków i wzrostów ciśnienia, co negatywnie wpływa na żywotność komponentów systemu oraz komfort użytkowania.
Decydując o wyborze naczynia, należy precyzyjnie określić:
* Całkowitą objętość instalacji – kluczową dla obliczenia wymaganej pojemności naczynia.
* Maksymalną temperaturę roboczą – wpływa na rozszerzalność cieczy.
* Ciśnienie statyczne i maksymalne ciśnienie pracy systemu – decydujące o wyborze odpowiedniego ciśnienia wstępnego i wytrzymałości naczynia.
W przypadku złożonych instalacji, takich jak te z zaworami trójdrożnymi czy ogrzewaniem podłogowym, dokładny dobór naczynia jest jeszcze bardziej krytyczny. Pomaga on w efektywnym zarządzaniu zmianami objętości wody i minimalizuje ryzyko zapowietrzenia, które jest częstym wyzwaniem w takich układach.
Choć montaż naczynia (np. w pozycji pionowej z przyłączem do dołu dla lepszego odpowietrzania) jest ważny, to właśnie początkowy dobór odpowiedniego rozmiaru i typu naczynia pozwala na skuteczne zapobieganie przeciążeniom i zbyt szybkiemu zużyciu membrany, co objawia się na przykład częstymi spadkami ciśnienia wymagającymi uzupełniania wody.
Podsumowując, świadomy dobór naczynia przeponowego, oparty na szczegółowej analizie parametrów instalacji, jest równie istotny jak jego późniejsza konserwacja. To inwestycja w długoterminową, bezawaryjną pracę całego systemu grzewczego.
